شیلنگ فلکسیبل خرطومی استیل 304: راهنمای کامل

شیلنگ فلکسیبل خرطومی استیل یک اتصال کلیدی در سیستم‌های لوله‌کشی صنعتی و ساختمانی است که انعطاف‌پذیری لازم برای جذب حرکت، لرزش و جابجایی میان دو نقطه ثابت را فراهم می‌کند، بدون آنکه از مقاومت فشاری و دمایی مورد نیاز این سیستم‌ها عقب بماند. این محصول از یک لوله داخلی استنلس استیل موج‌دار (Corrugated Tube) تشکیل شده است که با یک روکش بافته‌شده از سیم‌های استیل ضد زنگ (Braided Sleeve) پوشانده شده است؛ این دو جزء در کنار هم، هم انعطاف‌پذیری و هم استحکام حلقوی لازم برای تحمل فشار داخلی و جلوگیری از ترکیدگی شیلنگ را فراهم می‌کنند.

در این راهنما، به‌صورت کامل به ساختار این محصول، عوامل تعیین‌کننده درجه فشار کاری آن، معیارهای خمیدگی، کاربردهای صنعتی و خانگی، روش‌های جوشکاری و اتصال، مزایا نسبت به شیلنگ‌های لاستیکی، عوامل مؤثر بر عمر مفید، و اشتباهات رایج در انتخاب و خرید می‌پردازیم.

شیلنگ فلکسیبل خرطومی استیل ۳۰۴ چیست؟

شیلنگ فلکسیبل خرطومی استیل از فولاد ضد زنگ آستنیتی رده ۳۰۴ ساخته می‌شود؛ این رده از فولاد به دلیل مقاومت مناسب در برابر خوردگی، دمای کاری نسبتاً بالا و قابلیت شکل‌دهی خوب، یکی از رایج‌ترین انتخاب‌ها برای ساخت این نوع شیلنگ در صنعت است. در ایران این محصول با نام‌های مختلفی نیز شناخته می‌شود، از جمله «متال هوز»، «شیلنگ فلزی» و «لوله آکاردئونی استیل»، که همگی به یک خانواده محصول با کاربردهای مشابه اشاره دارند: انتقال روغن، گاز، آب، بخار، مواد شیمیایی و در موارد خاص مواد غذایی.

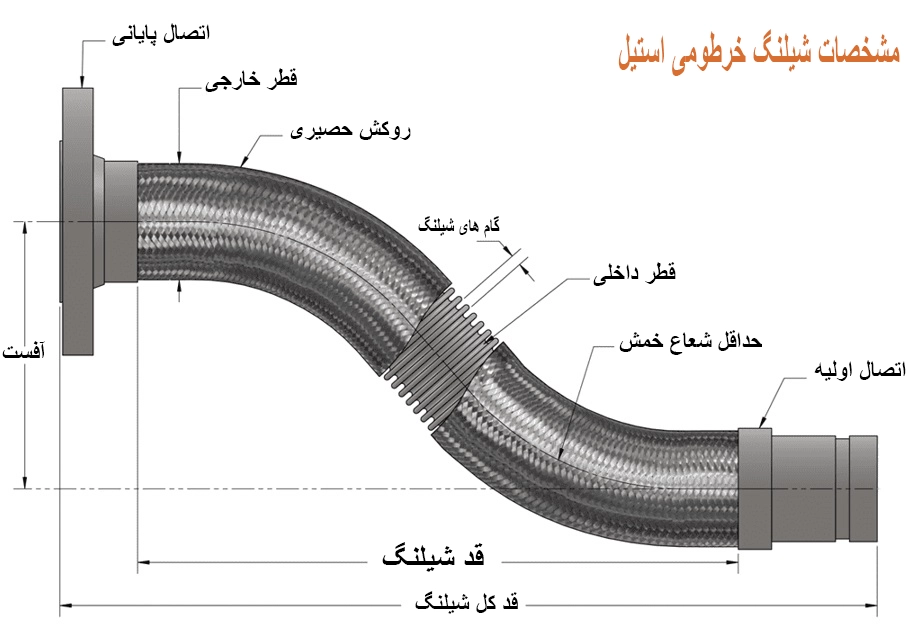

ساختار شیلنگ فلکسیبل خرطومی استیل ۳۰۴

لوله داخلی موج‌دار (Corrugated Tube)

این بخش مستقیماً در تماس با سیال عبوری قرار دارد. شکل موج‌دار آن (برخلاف لوله صاف) است که به شیلنگ اجازه خم‌شدن بدون شکستن یا کاهش قطر داخلی را می‌دهد. هرچه عمق و فاصله موج‌ها دقیق‌تر طراحی شده باشد، افت فشار داخلی سیال در حین عبور از شیلنگ کمتر خواهد بود.

روکش بافته‌شده (Braided Sleeve)

روکش بیرونی از سیم‌های نازک استیل ضد زنگ به‌صورت بافته تشکیل شده است. وظیفه این لایه، تحمل نیروی داخلی ناشی از فشار سیال (استحکام حلقوی) و جلوگیری از انبساط بیش‌از‌حد و ترکیدگی لوله داخلی موج‌دار است. تراکم و الگوی بافت این سیم‌ها، مستقیماً روی حداکثر فشار کاری قابل‌تحمل شیلنگ اثر می‌گذارد.

عوامل مؤثر بر درجه فشار کاری شیلنگ

فشاری که یک شیلنگ فلکسیبل خرطومی استیل می‌تواند بدون آسیب تحمل کند، به‌صورت همزمان توسط چند عامل تعیین می‌شود، نه فقط یکی از آن‌ها:

• قطر شیلنگ: هرچه قطر بزرگ‌تر باشد، معمولاً فشار کاری مجاز (در ضخامت و بافت یکسان) کاهش می‌یابد.
• ضخامت لوله داخلی: ضخامت بیشتر، معمولاً به‌معنای تحمل فشار بالاتر است، اما انعطاف‌پذیری را کاهش می‌دهد.
• طرح و تراکم بافت روکش استیل: بافت متراکم‌تر، استحکام حلقوی بیشتری فراهم می‌کند.
• نوع اتصالات انتهایی: نقطه اتصال شیلنگ به فلنج، لوله یا سایر اجزا، اغلب نقطه ضعیف‌تر از بدنه شیلنگ است و می‌تواند عامل محدودکننده فشار کاری واقعی باشد.
• دمای کاری: فشار مجاز شیلنگ معمولاً در دماهای بالاتر، نسبت به مقدار نامی در دمای محیط، کاهش می‌یابد.

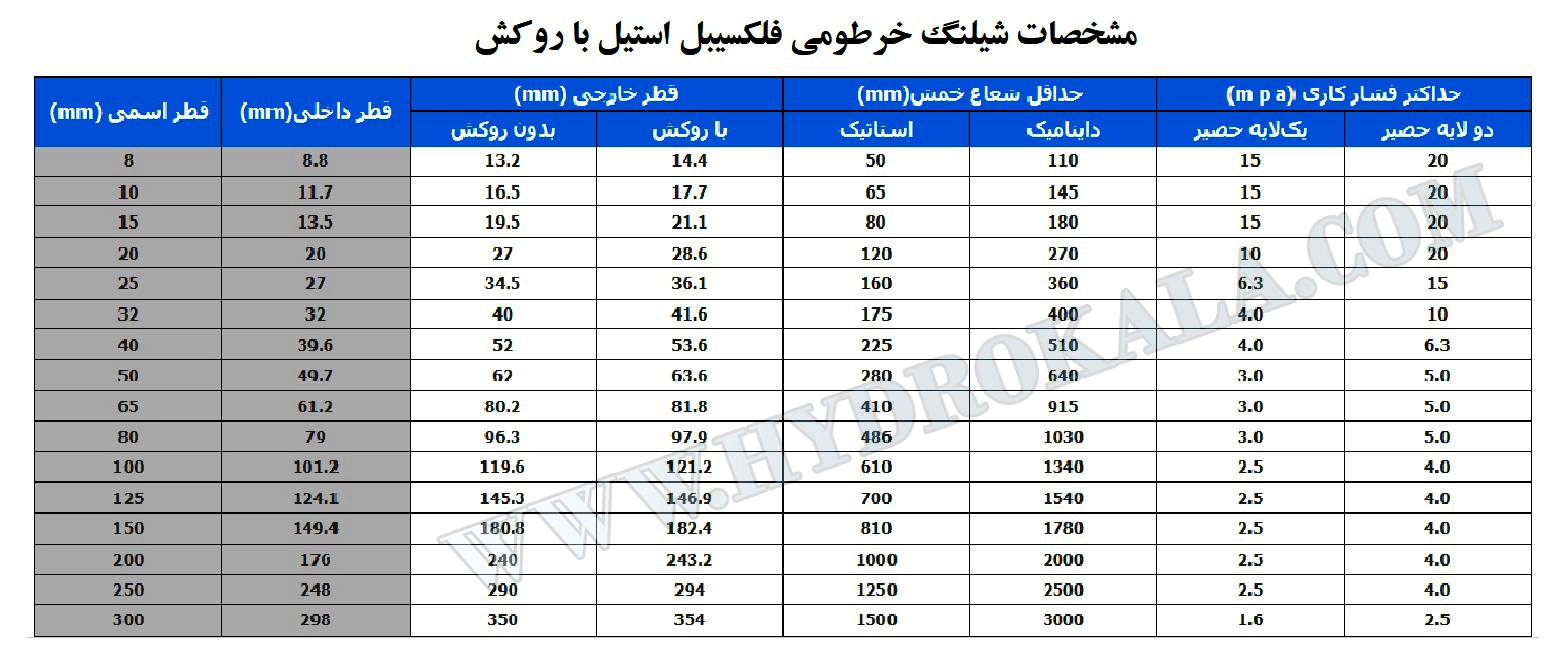

همواره لازم است اطمینان حاصل کنید که شیلنگ انتخابی شما دارای درجه فشار مناسبی برای کار خود است. استانداردها و رهنمودهای صنعتی نیز برای تعیین درجه فشار و استفاده ایمن از شیلنگ‌ها تأثیرگذار هستند و باید به آنها توجه شود. شرکت هیدروکالا برای راحتی شما عزیزان جدولی با انواع سایزبندی این شیلنگ و میزان تحمل فشار کاری، دبی و…. را فراهم کرده است تا شما عزیزان راهنمای قبل از خرید شیلنگ فلکسیبل استیل یاری کند. جدول زیر نشان دهنده ی تمامی اطلاعات این شیلنگ است:

همچنین لیست قیمت شیلنگ فلکسیبل و انواع شیلنگ فلکسیبل را در دسته بندی آن قرار داده ایم.استفاده از متال حوض، یا همان شیلنگ فلزی، در ایران با نام‌های مختلفی شناخته می‌شود، از جمله شیلنگ خرطومی فلکسیبل استیل با روکش. این نام پیچیده برای کاربردهای متعددی استفاده می‌شود، از جمله انتقال روغن، گازها، آب، بخار، مواد شیمیایی و حتی مواد غذایی. در ضمن می‌توانید قیمت و انواع شیلنگ فلکسیبل خرطومی استیل را در مقاله جامع دیگر ما مطالعه کنید.

معیارهای خمیدگی (Bend Radius) شیلنگ فلکسیبل خرطومی استیل

یکی از معیارهای فنی مهم در انتخاب این محصول، حداقل شعاع خمیدگی مجاز است؛ یعنی کمترین شعاعی که شیلنگ می‌تواند بدون آسیب به ساختار داخلی یا کاهش عمر مفید، حول آن خم شود. دو نوع خمیدگی در مشخصات فنی این محصول تعریف می‌شود:

خمیدگی استاتیک (Static Bend Radius)

این مقدار برای نصب‌هایی کاربرد دارد که پس از نصب، شیلنگ دیگر حرکت یا خمش مجددی نخواهد داشت و صرفاً باید فشار داخلی سیال را تحمل کند.

خمیدگی دینامیک (Dynamic Bend Radius)

این مقدار، که همیشه بزرگ‌تر از شعاع خمیدگی استاتیک است، برای کاربردهایی تعریف می‌شود که شیلنگ در حین کار به‌طور مکرر خم یا جابجا می‌شود (مانند جذب لرزش یا حرکت نسبی دو قطعه متحرک). نادیده گرفتن این تفاوت و استفاده از مقدار خمیدگی استاتیک در یک کاربرد دینامیک، یکی از دلایل رایج خستگی زودرس فلز و شکست شیلنگ در محل خمش است.

کاربردهای شیلنگ فلکسیبل خرطومی استیل ۳۰۴

کاربردهای صنعتی

در صنعت، این شیلنگ‌ها عمدتاً برای انتقال آب، گاز، بخار، مواد شیمیایی و در موارد خاص (با تایید استاندارد بهداشتی مربوطه) مواد غذایی به کار می‌روند. کاربردهای رایج صنعتی شامل موارد زیر است:

• سیستم‌های گرمایش و سرمایش صنعتی
• سیستم‌های آب و فاضلاب
• خطوط بخار و گاز فشرده
• خطوط گاز طبیعی
• خطوط آتش‌نشانی
• سیستم‌های تبرید صنعتی
• خطوط اگزوز و تهویه هوا
• سیستم‌های هوای فشرده و گاز طبی

برای کاربردهای خاص صنایع دارویی و تولیدی، مقاله شیلنگ فلکسیبل استیل بهترین انتخاب برای پروژه‌های صنعتی و دارویی را مطالعه کنید.

کاربردهای ساختمانی

در ساختمان‌ها، این شیلنگ‌ها معمولاً برای لوله‌کشی آب سرد و گرم، سیستم‌های آتش‌نشانی و تهویه هوا استفاده می‌شوند. توانایی جذب جابجایی ساختمان ناشی از نشست یا لرزش در این کاربردها اهمیت ویژه‌ای دارد که در مقاله تاثیر شیلنگ فلکسیبل خرطومی استیل در تثبیت لرزش بررسی شده است.

کاربردهای خانگی

در مقیاس کوچک‌تر، از این شیلنگ‌ها به عنوان شیلنگ فلکسی پکیچی، بخار، گاز و سایر مایعات در تجهیزات خانگی نیز استفاده می‌شود؛ به‌ویژه در مواردی که اتصال مستقیم و ثابت (مانند شیلنگ فلکسیبل فن کویل) امکان نصب یا تعمیر راحت را فراهم نمی‌کند.

اتصالات و روش‌های جوشکاری شیلنگ فلکسیبل خرطومی استیل

انواع اتصالات جوشی رایج

شیلنگ‌های فلکسیبل خرطومی استیل معمولاً از طریق جوشکاری به اجزای دیگر سیستم متصل می‌شوند. رایج‌ترین انواع این اتصالات عبارتند از:

• اتصالات جوشی معمولی (Welded Connections): جوش مستقیم شیلنگ به قطعات دیگر مانند لوله یا فلنج.
• اتصالات جوشی تخت (Flat Weld): سطح جوش صاف و تخت است؛ معمولاً برای اتصالات استاندارد به‌کار می‌رود.
• اتصالات جوشی مقعر (Convex Weld): سطح جوش به‌صورت مقعر اجرا می‌شود و می‌تواند برای تقویت نقطه اتصال استفاده شود.

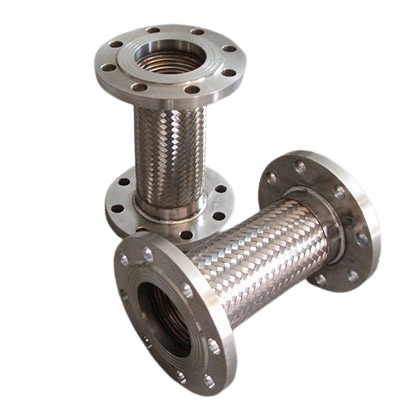

• اتصالات لوله و فلنج (Pipe and Flange): شیلنگ از طریق جوشکاری به یک قطعه لوله یا فلنج متصل می‌شود تا اتصال آن به بقیه سیستم لوله‌کشی آسان‌تر شود. جزئیات کامل این نوع اتصال در مقاله ارتباط فلنج با شیلنگ‌ها آمده است.

فلزات قابل جوش به شیلنگ استیل ضد زنگ

شیلنگ فلکسیبل خرطومی استیل از فولاد ضد زنگ ساخته می‌شود و برای اتصال آن به سایر اجزای سیستم، گاهی نیاز به جوشکاری به فلزات دیگر وجود دارد:

۱. فولاد کربنی (Carbon Steel): اتصال نسبتاً رایج در صنعت، اما به دلیل تفاوت در ترکیب شیمیایی دو فلز، معمولاً به الکترود یا فیلر مخصوص (Dissimilar Metal Welding) نیاز دارد تا از ترک خوردن جوش جلوگیری شود.

۲. فولاد آلیاژی (Alloy Steel): با انتخاب فیلر مناسب، قابل جوش به استیل ضد زنگ است و در شرایط کاری خاص (دما یا فشار بالاتر) استفاده می‌شود.

۳. آلومینیوم: ⚠️ این مورد نیاز به احتیاط ویژه دارد. جوش مستقیم آلومینیوم به فولاد ضد زنگ از نظر متالورژی بسیار دشوار است، زیرا دمای ذوب این دو فلز بسیار متفاوت است و ترکیب آن‌ها می‌تواند ترکیبات بین‌فلزی ترد (Brittle Intermetallics) تولید کند؛ همچنین تفاوت پتانسیل الکتروشیمیایی این دو فلز می‌تواند در محیط مرطوب به خوردگی گالوانیک در نقطه اتصال منجر شود. در عمل، این اتصال معمولاً نه با جوش مستقیم، بلکه با استفاده از قطعات واسط مخصوص (Transition Joints) یا اتصالات مکانیکی انجام می‌شود. توصیه می‌کنم پیش از هرگونه اجرای این اتصال، با یک متخصص جوشکاری یا استاندارد فنی مربوطه مشورت شود.

۴. برنج: مانند آلومینیوم، برنج یک فلز غیرآهنی است و اتصال آن به استیل ضد زنگ معمولاً از طریق لحیم‌کاری (Brazing) یا اتصالات مکانیکی صورت می‌گیرد، نه جوش ذوبی مستقیم استاندارد.

برای اطلاع از اهمیت کیفیت اجرای این جوشکاری‌ها در عملکرد نهایی شیلنگ، مقاله اهمیت کیفیت جوشکاری در عملکرد شیلنگ فلکسیبل استیل منبع تکمیلی خوبی است.

مزایای شیلنگ فلکسیبل خرطومی استیل نسبت به شیلنگ‌های لاستیکی

• تحمل دمای بالاتر: ساختار تمام‌فولادی این محصول، معمولاً دماهای کاری بسیار بالاتر از شیلنگ‌های لاستیکی را تحمل می‌کند.
• مقاومت بالاتر در برابر فشار: استحکام حلقوی روکش بافته‌شده استیل، تحمل فشار بیشتری نسبت به ساختار لاستیکی سیم‌دار معمولی فراهم می‌کند.
• عمر مفید طولانی‌تر در شرایط مناسب: در صورت استفاده صحیح و نگهداری منظم، معمولاً دوامی بیش از شیلنگ‌های لاستیکی دارد؛ هرچند عدد دقیق عمر مفید به‌شدت به شرایط کاربری وابسته است (در ادامه توضیح داده می‌شود).
• قابلیت سفارشی‌سازی: امکان ساخت در سایزها، طول‌ها و نوع اتصالات متنوع متناسب با نیاز پروژه.
• مقاومت در برابر خوردگی: فولاد ضد زنگ رده ۳۰۴، در برابر بسیاری از محیط‌های خورنده رایج مقاومت مناسبی دارد، هرچند برای محیط‌های بسیار خورنده (مانند تماس مستقیم و پیوسته با کلراید یا اسیدهای قوی) ممکن است رده‌های بالاتر فولاد ضد زنگ (مانند ۳۱۶) مناسب‌تر باشند.

مقایسه با شیلنگ فلکسیبل PTFE

در کاربردهایی با مواد شیمیایی بسیار خورنده که حتی فولاد ضد زنگ ۳۰۴ نیز ممکن است کافی نباشد، شیلنگ فلکسیبل تفلون (PTFE) گزینه جایگزینی است که مقاومت شیمیایی بالاتری دارد، اگرچه از نظر مقاومت فشاری و دمایی معمولاً با شیلنگ استیل تفاوت دارد. مقایسه کامل این دو گزینه در مقاله مقایسه شیلنگ فلکسیبل استیل یا تفلون بخار (PTFE) آمده است.

عوامل مؤثر بر عمر مفید شیلنگ و نگهداری صحیح

عمر مفید شیلنگ فلکسیبل خرطومی استیل به چند عامل همزمان بستگی دارد، نه یک عامل واحد:

• شرایط فشار و دمای کاری واقعی: کار مستمر نزدیک به حداکثر مقادیر نامی، عمر مفید را نسبت به کار در شرایط متوسط‌تر کاهش می‌دهد.
• کیفیت ساخت و جوشکاری: جوش ضعیف در محل اتصالات، معمولاً نخستین نقطه بروز خرابی است، نه بدنه بافته‌شده شیلنگ.
• تعداد و دامنه حرکات مکانیکی: در کاربردهای دینامیک (جذب لرزش یا حرکت مکرر)، خستگی فلزی با گذر زمان انباشته می‌شود.
• نصب و نگهداری صحیح: رعایت شعاع خمیدگی مجاز و پرهیز از پیچش شیلنگ هنگام نصب، مستقیماً روی طول عمر اثر دارد.

اشتباهات رایج در انتخاب و خرید شیلنگ فلکسیبل خرطومی استیل

• نادیده گرفتن تفاوت خمیدگی استاتیک و دینامیک: استفاده از مقدار خمیدگی استاتیک در یک کاربرد دینامیک، یکی از رایج‌ترین دلایل شکست زودرس است.
• انتخاب بر اساس قطر، بدون توجه به فشار کاری واقعی سیستم: قطر مناسب به‌تنهایی تضمینی برای تحمل فشار نیست.
• نادیده گرفتن کیفیت اتصالات انتهایی: همان‌طور که اشاره شد، نقطه اتصال معمولاً ضعیف‌تر از بدنه شیلنگ است.
• جوشکاری نامناسب فلزات غیرهمجنس بدون مشاوره تخصصی: به‌ویژه در اتصال به آلومینیوم یا برنج، که نیاز به روش و فیلر مناسب دارد.
• انتخاب رده فولاد نامناسب برای محیط خورنده: استفاده از رده ۳۰۴ در محیطی که به رده ۳۱۶ یا بالاتر نیاز دارد.

A metal hose is a flexible metal line element. There are two basic types of metal hose that differ in their design and application: stripwound hoses and corrugated hoses.

Stripwound hoses have a high mechanical strength (e.g. tensile strength and tear strength). Corrugated hoses can withstand high pressure and provide maximum leak tightness on account of their material. Corrugated hoses also exhibit corrosion resistance and pressure tightness under the most extreme conditions, such as in aggressive seawater or at extreme temperatures such as found in space or when transporting cooled liquid gas. They are particularly well suited for conveying hot and cold substances.

With a history of more than one hundred years, metal hoses have given rise to other flexible line elements, including metal expansion joints, metal bellows and semi-flexible and flexible metal pipes. In Germany alone, there are abouشیلنگ فلکسیبل خرطومی استیل 304t 3500 patents relating to metal hoses

wiki pedia

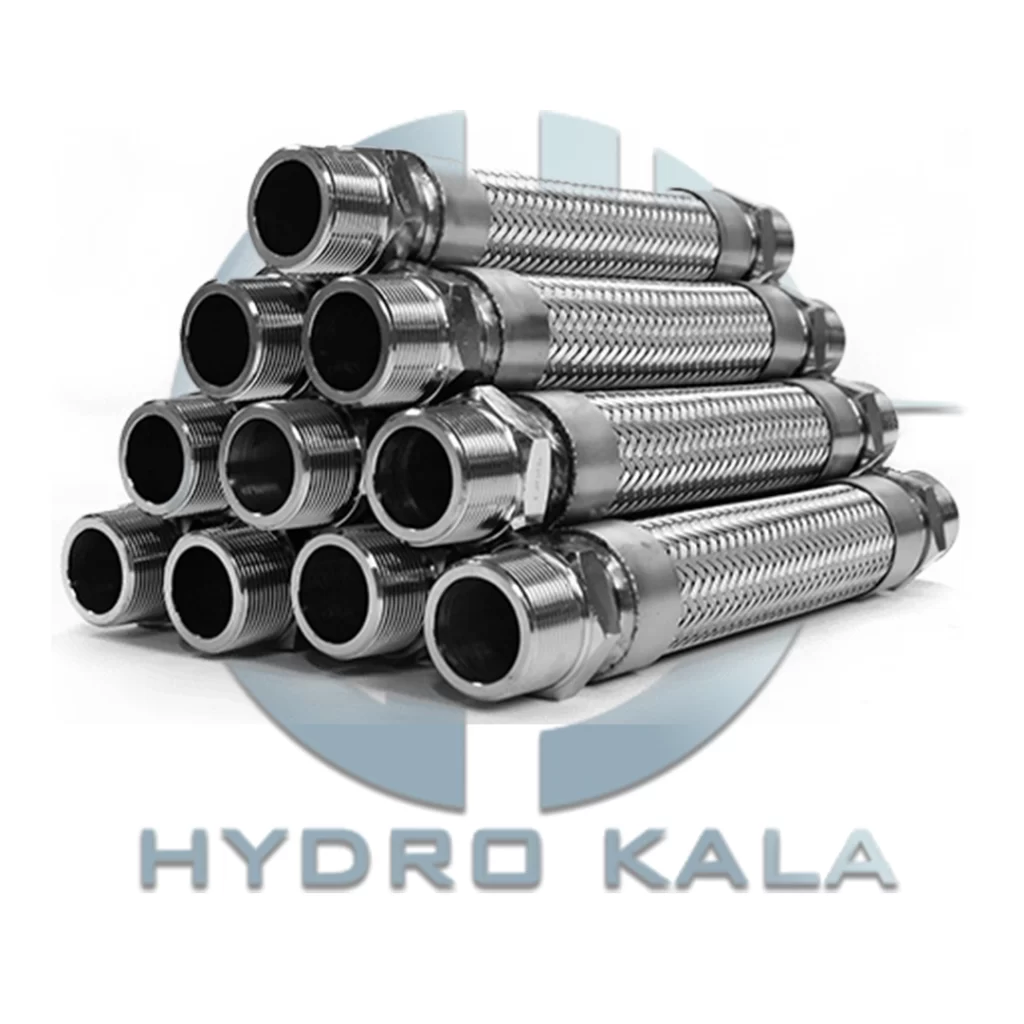

خرید شیلنگ فلکسیبل خرطومی استیل ۳۰۴

ساخت و تولید این محصول توسط شرکت هیدروکالا انجام می‌شود. برای انتخاب صحیح سایز، درجه فشار و نوع اتصالات متناسب با پروژه خود، بهترین مسیر، ارائه مشخصات دقیق سیستم (فشار کاری، دما، نوع سیال و نوع حرکت مکانیکی مورد انتظار) به واحد فروش است تا محصول متناسب با نیاز واقعی شما پیشنهاد شود، نه صرفاً بر اساس قطر یا قیمت.🧐
