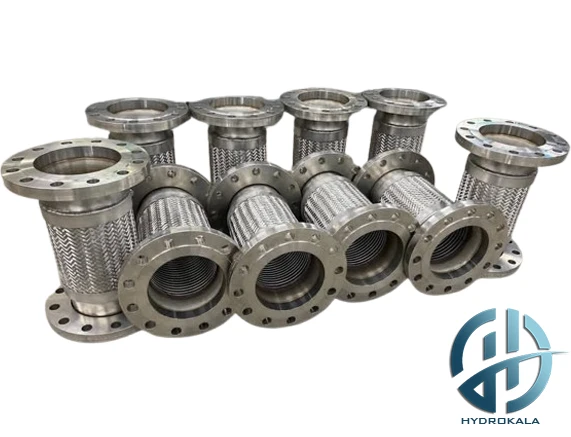

شیلنگ فلکسیبل خرطومی استیل با روکش حصیری، لوله‌ای انعطافپذیر از جنس فولاد ضدزنگ (معمولاً آلیاژ ۳۰۴ یا ۳۱۶) است که برای انتقال آب، بخار، روغن و مواد شیمیایی در صنایع سنگین به کار می‌رود. این محصول مقاومت فلز، انعطاف‌پذیری شیلنگ و مقاومت شیمیایی استیل ضدزنگ را همزمان ارائه می‌دهد و به همین دلیل یکی از پرکاربردترین تجهیزات انتقال سیال در صنعت ایران است. این نوع شیلنگ از جمله نوآوری‌های برجسته در دنیای مواد و تجهیزات صنعتی است. این شیلنگ با استفاده از جنس استیل با کیفیت عالی ساخته شده است که به توانایی‌های استثنایی از جمله تحمل دمای بالا، ضد زنگ و فلز بی‌نظیر و مقاومت در برابر شرایط مختلف محیطی معروف است.
شیلنگ فلکسیبل خرطومی استیل چیست؟
شیلنگ فلکسیبل خرطومی استیل، که به آن شیلنگ آکاردئونی یا لرزشگیر استیل هم می‌گویند، نوعی لوله‌ی انعطافپذیر با بدنه‌ی موج‌دار (خرطومی) از جنس فولاد ضدزنگ است. این ساختار موج‌دار همان چیزی است که به شیلنگ اجازه می‌دهد در عین استحکام فلز، مثل یک شیلنگ معمولی خم شود و در مسیرهای پیچیده یا نامتقارن نصب شود.
این محصول معمولاً از آلیاژهای استیل ۳۰۴ یا ۳۱۶ ساخته میشود و در موارد خاص، برای کاربردهای حساس‌تر، از استیل ۳۲۱ هم استفاده می‌کنند (در ادامه‌ی همین صفحه با تفاوت دقیق این سه آلیاژ آشنا می‌شوید). بسته به نیاز پروژه، این شیلنگها با یک لایه‌ی محافظ حصیری (بافته‌شده از سیم استیل) یا بدون آن عرضه می‌شوند؛ روکش حصیری در برابر ضربه و سایش مقاومت بیشتری می‌دهد و برای محیطهای صنعتی سنگین‌تر مناسب‌تر است.
در ایران این شیلنگ یکی از پرمصرف‌ترین تجهیزات انتقال سیال در صنعت به‌شمار می‌رود، چون سه ویژگی را همزمان دارد که کمتر محصولی می‌تواند ارائه دهد: مقاومت مکانیکی فلز، انعطاف‌پذیری یک شیلنگ، و مقاومت شیمیایی استیل ضدزنگ. به همین دلیل برای انتقال آب، بخار، روغن، گازهای صنعتی و بسیاری از مواد شیمیایی خورنده به کار می‌رود؛ در حالی که در برابر پیچ‌خوردگی و گره‌خوردگی هم مقاوم است، ویژگی‌ای که مستقیماً روی طول عمر عملی محصول تأثیر می‌گذارد.
فشار کاری شیلنگ فلکسیبل خرطومی استیل به قطر اسمی و تعداد لایه حصیر (بافت سیم استیل روی بدنه کورگیتد) بستگی دارد. هرچه لایه حصیر بیشتر باشد، شیلنگ فشار بالاتری را تحمل می‌کند. برای انتخاب سریع، جدول کامل مشخصات فنی سایزهای ۶ تا ۳۵۰ میلیمتر را در ادامه ببینید.
جدول مشخصات فنی و فشار کاری شیلنگ فلکسیبل خرطومی استیل
جدول مشخصات فنی شیلنگ فلکسیبل خرطومی استیل (فشار بر حسب kg/cm² و شعاع خم بر حسب mm، دمای سیال ۲۰ درجه سانتیگراد)
| قطر داخلی (mm) | سایز به اینچ | حداقل شعاع خم ثابت (mm) | شعاع خم متحرک (mm) | بدون حصیر فشار کاری | بدون حصیر فشار تست | یک لایه حصیر فشار کاری | یک لایه حصیر فشار تست | دو لایه حصیر فشار کاری | دو لایه حصیر فشار تست |
| 6 | 1/4" | 25 | 100 | 4 | 6 | 100 | 150 | 160 | 240 |
| 10 | 3/8" | 40 | 150 | 4 | 6 | 90 | 135 | 144 | 216 |
| 12 | 1/2" | 50 | 200 | 3 | 4.5 | 80 | 120 | 128 | 192 |
| 16 | 5/8" | 50 | 200 | 3 | 4.5 | 70 | 105 | 112 | 168 |
| 20 | 3/4" | 70 | 200 | 2 | 3 | 64 | 96 | 102 | 153 |
| 25 | 1" | 90 | 200 | 2 | 3 | 50 | 75 | 80 | 120 |
| 32 | 1-1/4" | 110 | 250 | 1.5 | 2.3 | 40 | 60 | 64 | 96 |
| 40 | 1-1/2" | 130 | 250 | 1.5 | 2.3 | 30 | 45 | 48 | 72 |
| 50 | 2" | 175 | 350 | 1.0 | 1.5 | 28 | 42 | 44 | 66 |
| 65 | 2-1/2" | 200 | 410 | 1.0 | 1.5 | 24 | 36 | 38 | 57 |
| 80 | 3" | 205 | 450 | 1.0 | 1.5 | 18 | 27 | 28 | 42 |
| 100 | 4" | 230 | 560 | 0.8 | 1.2 | 16 | 24 | 26 | 39 |
| 125 | 5" | 280 | 660 | 0.6 | 0.9 | 12 | 18 | 20 | 30 |
| 150 | 6" | 320 | 815 | 0.6 | 0.9 | 10 | 15 | 16 | 24 |
| 200 | 8" | 435 | 1015 | 0.5 | 0.75 | 8 | 12 | 12 | 18 |
| 250 | 10" | 635 | 1270 | 0.2 | 0.3 | 16.5 | 24.75 | - | - |
| 300 | 12" | 762 | 1524 | 0.15 | 0.22 | 11 | 16.5 | - | - |
- ستون «کاری» حداکثر فشار کاری و ستون «تست» فشار تست هیدرولیک است. مقادیر برای سیال با دمای ۲۰ درجه سانتیگراد است.
- برای دماهای بالاتر، فشار کاری باید در ضریب تصحیح دما ضرب شود (مثلاً ضریب ۰.۶۹ در ۲۰۰ درجه).
- فشار ترکیدن (Burst) حدود 4 برابر حداکثر فشار کاری است.
- در فشارهای ضربه‌ای و نبض‌دار، فشار پیک نباید از ۵۰٪ حداکثر فشار کاری بیشتر شود.
- برای سایزهای 250 و 300 میلیمتر مقدار دو لایه حصیر در جدول مرجع وجود ندارد.
- تبدیل واحد: هر ۱ kg/cm² حدود ۰.۹۸ bar است. مقادیر مرجع بر پایه استانداردهای BS 6501 و ISO 10380 است و برای سفارش دقیق باید با مشخصات محصول انتخابی تطبیق داده شود.
از شیلنگ های صنعتی می توان به شیلنگ خرطومی فلکسیبل استیل، که به عنوان قسمتی حیاتی در انتقال مایعات و گازها در صنایع، با ویژگی‌هایی همچون مقاومت به زنگ زدگی، دماهای مختلف، فشار، و انعطاف‌پذیری، ارزشمند و کارآمد هستند. برای حفظ ایمنی و بهره‌وری سیستم‌ها، انتخاب و نصب دقیق شیلنگ‌های خرطومی استیل با رعایت استانداردها و مشخصات فنی اساسی است. این اقدام به عملکرد بهینه و ایمنی سیستم‌ها در محیطهای صنعتی و کاربردی کمک می‌کند.
لیست قیمت به روز شیلنگ خرطومی فلکسیبل استیل با روکش
شیلنگ خرطومی فلکسیبل استیل با روکش یکی از پرکاربردترین محصولات در صنایع مختلف هستند که با کیفیت ساخت بالا، مقاومت در برابر حرارت و فشار، و انعطاف‌پذیری مناسب شناخته می‌شوند. این شیلنگها بسته به نوع استفاده، سایز، و ویژگی‌های خاص مانند روکش یا اتصالات اضافی، در بازه‌های قیمتی متنوعی عرضه می‌شوند.
قیمت شیلنگ‌های فلکسیبل خرطومی استیل به روز شده تاریخ شهریور 1405در هیدروکالا از 650 هزار تومان آغاز شده و تا 98 میلیون تومان متغیر است. این تفاوت قیمت ناشی از عوامل متعددی از جمله متریال به کار رفته، ضخامت لایه‌های استیل، مقاومت در برابر فشار و دما، و نوع اتصالات می‌باشد. برای انتخاب مناسب‌ترین محصول، ابتدا نیازهای خود را بررسی کرده و سپس با مشاهده جزئیات محصولات در سایت، خریدی مطمئن داشته باشید.
| سایز به اینچ | سایز به میلیمتر | متراژ کلاف | قیمت هر متر (تومان) |
| 1/4 | 6mm | 50 متری | 650.000 |
| 5/16 | 8mm | 50 متری | 650.000 |
| 3/8 | 10mm | 50 متری | 850.000 |
| 1/2 | 12mm | 50 متری | 1.100.000 |
| 5/8 | 16mm | 50 متری | 1.500.000 |
| 3/4 | 19mm | 50 متری | 1.800.000 |
| 1 | 25mm | 50 متری | 2.800.000 |
| 1-1/4 | 32mm | 50 متری | 3.000.000 |
| 1-1/2 | 38mm | 50 متری | 3.800.000 |
| 2 | 50mm | 50 متری | 4.900.000 |
| 2-1/2 | 65mm | 25 متری | 6.800.000 |
| 3 | 80mm | 25 متری | 8.500.000 |
| 4 | 100mm | 25 متری | 10.800.000 |
| 5 | 125mm | 10متری | 15.000.000 |
| 6 | 150mm | 10متری | 23.000.000 |
| 8 | 200mm | 10متری | 30.000.000 |
| 10 | 250mm | 10متری | 52.000.000 |
| 12 | 300mm | 10متری | 98.000.000 |
برای اطلاعات بیشتر و سفارشی سازی محصولات جهت جوشکاری مشاوره خرید، کارشناسان ما آماده پاسخگویی به شما هستند.
انواع شیلنگ خرطومی فلکسیبل استیل
شیلنگ خرطومی فلکسیبل استیل از دو جنس آلیاژی اصلی 304 و 316 تشکیل شده است. شیلنگ با جنس 304 دارای مقاومت بالا به خوردگی و مناسب برای انتقال مایعات معمولی مانند آب و گاز در شرایط محیطی مختلف استفاده میشود. اما شیلنگ با جنس 316 دارای مقاومت بالا به خوردگی و اکسیداسیون است و برای انتقال مواد شیمیایی و در رتبه اول شیلنگ مواد شیمیایی و ضد اسید است که برای مایعات با شرایط محیطی دشوار ایده‌آل استفاده میشود، به‌ویژه در صنایع فرآوری شیمیایی و دارویایی. از دیگر آلیاژ های این شیلنگ می توان به جنس 321 هم اشاره کرد که زمینه ی خیلی کم و نایابی در ایران دارد در ادامه ما به بررسی با جزییات بیشتر این شیلنگ می پردازیم:
شیلنگ خرطومی استیل 304
- جنس: فولاد ضد زنگ 304.
- مقاومت بالا به خوردگی.
- برای انتقال مایعات مانند آب یا گاز در شرایط محیطی مختلف استفاده میشود.
- برای اطلاعات دقیقتر به مشخصات فنی به هیدروکالا مراجعه کنید.
شیلنگ خرطومی استیل 316
- جنس: فولاد ضد زنگ 316.
- مقاومت بالا به خوردگی، اکسیداسیون و اسید.
- ایده‌آل برای کاربردهایی که نیاز به استحکام و مقاومت شیمیایی دارند، از جمله انتقال مایعات شیمیایی و آب دریا.
شیلنگ خرطومی استیل 321
- جنس: آلیاژ فولادی با استاندارد 321.
- آلیاژ فولادی با افزودن تیتانیوم به استیل 304.
- بهبود خواص مکانیکی و مقاومت به خوردگی را فراهم می‌کند.
تاریخچه شیلنگ فلکسیبل استیل
اولین شیلنگ فلزی صنعتی در سال ۱۸۸۵ توسط هاینریش ویتزن‌مان، جواهرساز آلمانی اهل شهر فورتسهایم، به همراه مهندس فرانسوی اوژن لواسور ساخته شد. ایده اولیه از طراحی یک گردنبند فلزی به نام «گلوی غاز» الهام گرفته شده بود که از نوارهای فلزی به‌هم‌پیوسته تشکیل می‌شد. این اختراع در ۴ اوت ۱۸۸۵ در فرانسه و در ۲۷ اوت همان سال در آلمان به ثبت رسید و نتیجه‌ی آن یک بدنه‌ی فولادی کاملاً انعطافپذیر، بدون نشتی و با طول و قطر دلخواه بود.
بین سال‌های ۱۸۸۶ تا ۱۹۰۵، ویتزن‌مان پروفیل‌های متعددی برای تولید شیلنگ توسعه داد که هنوز هم از نظر فنی اهمیت دارند. تولید صنعتی این شیلنگها به‌سرعت به آمریکا هم رسید؛ شرکت آمریکایی پنفلکس که در سال ۱۹۰۲ تأسیس شد، اولین تولیدکننده‌ی شیلنگ فلزی فلکسیبل در ایالات متحده بود.
در سال ۱۹۰۹، امیل ویتزن‌مان (پسر هاینریش) نوع جدیدی از این شیلنگ را ابداع کرد که دیگر نیازی به نوار آب‌بندی (از جنس لاستیک، الیاف یا آزبست) نداشت؛ در این طرح، لبه‌های نوار فلزی به‌جای قلاب‌شدن به هم، به‌صورت یکپارچه جوش داده می‌شدند. شکل موج‌دار حلقوی (که امروز در بیشتر شیلنگ‌های استیل آکاردئونی می‌بینیم) اما تا دهه‌های ۱۹۲۰ و ۱۹۳۰ کامل نشد، زمانی که آلبرت درایر، مدیر یک هتل در شهر لوسرن سوئیس، موفق به ساخت موج‌های حلقوی رضایت‌بخش برای تولید شیلنگ‌های موج‌دار فلزی شد. در سال ۱۹۲۰ نیز امیل ویتزن‌مان کمپانساتور فلزی (متصل‌کننده انبساطی) را بر پایه‌ی همین شیلنگ موج‌دار دولایه و جوش‌خورده اختراع کرد.
از آن زمان تاکنون، صنعت شیلنگ‌های استیل با معرفی آلیاژهای مقاوم‌تر (مانند استیل ۳۰۴، ۳۱۶ و ۳۲۱)، روکش‌های محافظ حصیری و بافته، و استانداردهای بین‌المللی مثل DIN 2436 پیشرفت کرده و امروز به یکی از اجزای کلیدی صنایع نفت، گاز، پتروشیمی و غذایی تبدیل شده است.
انواع شیلنگ فلکسیبل استیل از نظر روکش
شیلنگ‌های خرطومی فلکسیبل استیل از دو نوع روکش متداول بهره می‌برند: شیلنگ‌های با روکش حصیری و شیلنگ‌های بدون روکش. شیلنگ‌های با روکش حصیری دارای یک لایه حصیری فلزی هستند که علاوه بر استحکام و دوام بیشتر، مقاومت بیشتری در برابر فشار و شرایط سخت محیطی ارائه می‌دهند.
شیلنگ فشار قوی استیل مناسب برای کاربردهایی هستند که نیاز به مقاومت بالا در برابر فشار و شرایط سخت دارند. از طرفی، شیلنگ‌های بدون روکش، که به‌طور مستقیم از جنس استیل ساخته شده‌اند، انعطاف‌پذیری بیشتری دارند و مناسب برای کاربردهایی هستند که نیاز به انعطاف و حرکت زیاد دارند، مانند کاربردهای هیدرولیکی یا در صنایعی که نیاز به حرکت و جابه‌جایی مداوم دارند. انتخاب بین این دو نوع روکش بستگی به نیازهای خاص کاربر و شرایط کاری دارد. بالاخره باروکش یا بدون روکش سوالی که خیلی از کاربران شیلنگ فشار قوی استیل می کنند ما اطلاعات دقیق رو در اختیارتان قرار می دهیم تصمیم با شماست:
شیلنگ خرطومی استیل با پوشش
- بافت حصیری و پوشش از جنس فلز.
- دارای استحکام و دوام بیشتر.
- مورد استفاده در کاربردهایی که نیاز به مقاومت بیشتر در برابر فشار و شرایط سخت دارند.
شیلنگ خرطومی استیل بدون پوشش
- بدون پوشش از جنس فلز.
- کاربرد ظاهری متفاوتی دارد و با شیلنگ‌های هیدرولیک تفاوت‌های قابل توجهی دارد.
این شیلنگها برای انتقال مواد غذایی، مواد شیمیایی، گازهای خوراکی و غیره در صنایع مختلف استفاده می‌شوند. انتخاب مناسب برای نیازهای خاص کاربردی، عملکرد بهینه و ایمنی سیستم‌ها و فرآیندها را تضمین می‌کند. در مقایسه با شیلنگ هیدرولیک فشار قوی دمای بیشتری را تحمل می کند و این شیلنگ به دلیل استحکام بالا عمر بیشتری نسبت به شیلنگ هیدرولیکی دارد.
تفاوت شیلنگ با روکش حصیری و بدون روکش
شیلنگ‌های خرطومی استیل در دو حالت با روکش (حصیری) و بدون روکش تولید می‌شن. نوع با روکش به دلیل لایه حفاظتی اضافه، مقاومت بیشتری در برابر ضربه، سایش و فشارهای ناگهانی داره و برای محیطهای صنعتی سنگین یا نصب در فضای باز مناسب‌تره. نوع بدون روکش سبک‌تر و انعطاف‌پذیرتره و بیشتر برای کاربردهایی که نیاز به جابه‌جایی مکرر یا فضای نصب محدود دارن (مثل اتصال به تجهیزات متحرک) استفاده می‌شه.
| ویژگی | با روکش (حصیری) | بدون روکش |
| مقاومت در برابر ضربه و سایش | بالا | کم 1 الی 3 بار |
| وزن و انعطاف‌پذیری | سنگین‌تر | سبک‌تر و منعطف‌تر |
| کاربرد مناسب | محیط صنعتی سنگین، نصب در فضای باز | جابه‌جایی مکرر، فضای نصب محدود |
شیلنگ فلکسیبل خرطومی استیل به عنوان یک راهکار دواممند و مطمئن برای انتقال مواد در شرایط سخت و نیاز به انعطاف پذیری بالا در صنایع مختلف شناخته میشود. این تکنولوژی پیشرفته در صنعت و فناوری، با تاریخچه‌ای متفاوت نسبت به شیلنگ‌های قدیمی از مواد مانند لاستیک و پلاستیک، به دلیل دوام و عملکرد بالاتر، جایگاه خود را در بازار به دست آورده است. این شلنگ ها به علت مقاومت بالا به شرایط محیطی و مواد شیمیایی، پایداری، و عمر مفید طولانی، در صنایع مختلف برای انتقال مواد غذایی، مواد شیمیایی، گازهای خوراکی، و سایر مواد به کار می‌روند. این شیلنگها در کاربردهای صنعتی گوناگون به‌خصوص در مواردی که استفاده از لوله مشکل است، مورد استفاده قرار می‌گیرند. اانتخاب درست این شیلنگها برای نیازهای خاص و کاربردی امری حیاتی است تا اطمینان حاصل شود که سیستم‌ها و فرآیندها به بهترین شکل عمل کرده و ایمنی حفظ شود.
استاندارد کیفیت و گواهی تولید شیلنگ فلکسیبل استیل
شیلنگ‌های فلکسیبل خرطومی استیل ارائه‌شده در هیدروکالا، محصول برند RADFLEX CO (هند) هستند که سیستم مدیریت کیفیت این کارخانه بر اساس استاندارد بین‌المللی ISO 9001:2008 توسط Lloyd’s Register Quality Assurance (LRQA) — یکی از معتبرترین موسسات صدور گواهی کیفیت در جهان با اعتباربخشی UKAS — مورد تایید و ممیزی قرار گرفته است.
این گواهی (با شماره ثبت RADFLEX-001267) به‌طور مشخص فرآیند تولید شیلنگ‌های فلکسیبل استیل با پوشش بافته‌شده (Stainless Steel Braided Hoses) در سایزهای 1/4 تا 12 اینچ همراه با اتصالات آنها را پوشش می‌دهد و تا تاریخ ۱۴ مارس ۲۰۲۸ اعتبار دارد.
خرید شیلنگ فلکسیبل استیل با گواهی معتبر بین‌المللی، اطمینان از یکنواختی کیفیت، مقاومت مکانیکی و دوام محصول در کاربردهای صنعتی و ساختمانی را برای مشتریان تضمین می‌کند.
اگر برای انتخاب سایز یا نوع مناسب شیلنگ فلکسیبل استیل برای پروژه‌تان مطمئن نیستید، کارشناسان هیدروکالا آماده‌اند تا با بررسی شرایط کاری شما (فشار، دما، محل نصب)، مناسب‌ترین گزینه را پیشنهاد دهند.

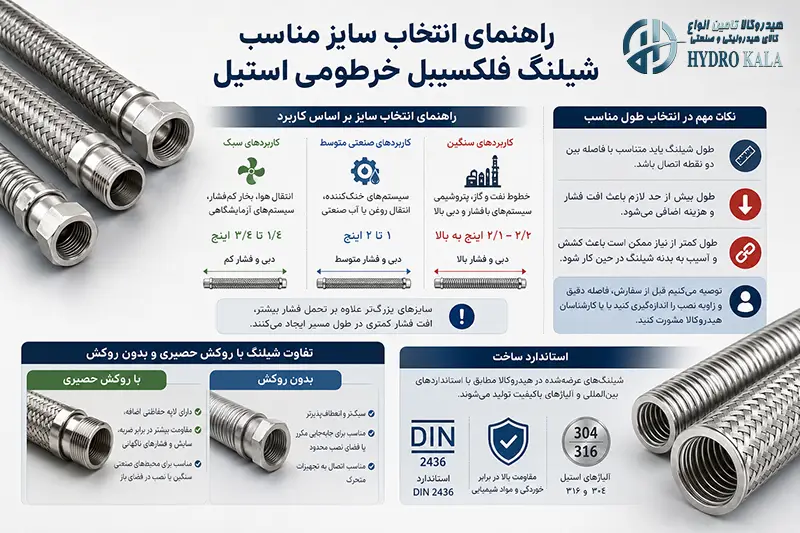

راهنمای انتخاب سایز مناسب شیلنگ فلکسیبل خرطومی استیل
انتخاب سایز درست شیلنگ خرطومی استیل، مستقیماً به نوع کاربرد، دبی سیال و فشار خط انتقال بستگی دارد. برای کاربردهای سبک مثل انتقال هوا، بخار کم‌فشار یا سیستمهای آزمایشگاهی، سایزهای ۱/۴ تا ۳/۴ اینچ معمولاً کافی هستند. در خطوط صنعتی با دبی متوسط مانند سیستمهای خنک‌کننده، انتقال روغن یا آب صنعتی، سایزهای ۱ تا ۲ اینچ رایج‌ترین انتخاب‌اند. برای پروژه‌های سنگین‌تر مثل خطوط نفت و گاز، پتروشیمی یا سیستم‌هایی با فشار و دبی بالا، سایزهای ۱/۲-۲ اینچ به بالا توصیه میشود، چون علاوه بر تحمل فشار بیشتر، افت فشار کمتری در طول مسیر ایجاد می‌کنند.
نکته مهم دیگر، طول شیلنگ نسبت به فاصله بین دو نقطه اتصاله. طول بیش از حد لازم باعث افت فشار و هزینه اضافی می‌شه، و طول کمتر از نیاز هم ممکنه باعث کشش و آسیب به بدنه شیلنگ در حین کار بشه. توصیه می‌کنیم قبل از سفارش، فاصله دقیق و زاویه نصب رو اندازه‌گیری کنید یا با کارشناسان هیدروکالا مشورت کنید. اگر هنوز مطمئن نیستید کدوم سایز یا نوع روکش برای پروژه شما مناسبه، پیشنهاد می‌کنیم راهنمای کامل انتخاب و نصب شیلنگ فلکسیبل خرطومی استیل رو مطالعه کنید یا مستقیماً با کارشناسان ما تماس بگیرید.
مقایسه شیلنگ سیلیکونی با شیلنگ فلکسیبل استیل
انتخاب بین شیلنگ سیلیکونی و شیلنگ فلکسیبل استیل به نوع سیال، فشار، دما و شرایط محیطی بستگی دارد. هرکدام از این شیلنگها برای کاربردهای متفاوتی طراحی شده‌اند.
شیلنگ سیلیکونی از متریال انعطافپذیر ساخته میشود و به دلیل وزن کم، انعطاف بالا و مقاومت مناسب حرارتی، در صنایع غذایی، دارویی، بهداشتی و برخی کاربردهای صنعتی مورد استفاده قرار می‌گیرد. مدل‌های فود گرید نیز برای کاربردهایی که تماس با مواد غذایی اهمیت دارد، استفاده می‌شوند.
در مقابل، شیلنگ فلکسیبل استیل ساختاری فلزی دارد و معمولاً از لوله خرطومی استیل به همراه روکش یا بافت سیمی ساخته میشود. این شیلنگ در برابر فشار، سایش، شرایط مکانیکی سخت و دماهای بالا مقاومت مناسبی دارد و در صنایع نفت، گاز، پتروشیمی، بخار و تأسیسات صنعتی کاربرد دارد.
از نظر انعطاف‌پذیری، شیلنگ سیلیکونی معمولاً سبک‌تر و نرم‌تر است؛ اما شیلنگ فلکسیبل استیل برای شرایطی که استحکام مکانیکی و مقاومت محیطی اهمیت بیشتری دارد، گزینه مناسب‌تری است.
در انتخاب شیلنگ باید عواملی مانند فشار کاری، دمای سیال، نوع سیال، سایز، نوع اتصالات و شرایط نصب نیز بررسی شود.
چه نوع اتصالاتی قابلیت جوشکاری به شیلنگ فلکسیبل خرطومی استیل را دارد؟
برای جوشکاری به شیلنگ فلکسیبل خرطومی استیل، انواع اتصالاتی که میتوانند مورد استفاده قرار گیرند به طور عمده به سه دسته تقسیم می‌شوند:
- اتصالات استیل ضد زنگ (Stainless Steel Fittings): این اتصالات معمولاً از جنس استیل ضد زنگ ساخته می‌شوند و برای جوشکاری به شیلنگ فلکسیبل استیل بسیار مناسب هستند. استفاده از همان جنس استیل برای اتصال، از مشکلاتی نظیر خوردگی و تفاوت در انبساط حرارتی جلوگیری می‌کند.
- اتصالات فلنجی (Flanged Fittings): این نوع اتصالات معمولاً برای شیلنگ‌های با قطر بزرگ‌تر استفاده میشود. اتصال فلنجی امکان جداسازی و تعویض آسان را فراهم می‌کند و معمولاً با استفاده از پیچ و مهره به هم متصل می‌شوند. برای جوشکاری، لبه‌های فلنج به شیلنگ جوش داده می‌شوند.
- اتصالات جوشی (Weld Fittings): این اتصالات به طور خاص برای جوشکاری طراحی شده‌اند و میتوانند شامل انواع مختلفی مانند کوپلینگ‌ها، زانوها، سه‌راهی‌ها و اتصالات مستقیم باشند. این اتصالات معمولاً به صورت همزمان با شیلنگ‌های فلکسیبل خرطومی استیل جوش داده می‌شوند.
برای جوشکاری موفقیت‌آمیز، به نکات زیر توجه کنید
- انتخاب صحیح جنس اتصال و شیلنگ: اطمینان حاصل کنید که جنس اتصال با جنس شیلنگ مطابقت دارد تا از مشکلاتی نظیر خوردگی و تفاوت در انبساط حرارتی جلوگیری شود.
- استفاده از تکنیک‌های جوشکاری مناسب: تکنیک‌های جوشکاری نظیر TIG (Tungsten Inert Gas) و MIG (Metal Inert Gas) برای جوشکاری استیل ضد زنگ مناسب هستند.
- آماده‌سازی مناسب سطح جوشکاری: تمیز کردن و آماده‌سازی مناسب سطح شیلنگ و اتصال برای جوشکاری اهمیت زیادی دارد.
- استفاده از مواد پرکننده مناسب: در صورت نیاز، از مواد پرکننده که با جنس استیل همخوانی دارند استفاده کنید تا استحکام جوشکاری افزایش یابد.
با رعایت این نکات، میتوانید اتصالات جوشکاری مناسبی برای شیلنگ فلکسیبل خرطومی استیل ایجاد کنید.
اتصال مطمئن با کوپلینگ گوشواره‌ای استیل
برای بهره‌گیری کامل از مقاومت و انعطاف‌پذیری شیلنگ‌های فلکسیبل خرطومی استیل، استفاده از اتصالات استاندارد و مقاوم اهمیت زیادی دارد. در هیدروکالا، این نوع شیلنگها به‌صورت تخصصی با کوپلینگ‌های گوشواره‌ای استیل جوش داده می‌شوند تا در برابر فشار، لرزش و نشتی عملکردی مطمئن داشته باشند.
اگر می‌خواهید بیشتر با این اتصالات کاربردی و صنعتی آشنا شوید، پیشنهاد می‌کنیم مقالهٔ زیر را مطالعه کنید:
[هر آنچه باید درباره کوپلینگ گوشواره‌ای استیل بدانید!] 👉
شیلنگ فلکسیبل استیل در چه قطرها و طول‌هایی موجود است؟
شیلنگ‌های فلکسیبل استیل معمولاً در قطرها و طول‌های متنوعی تولید می‌شوند تا برای کاربردهای مختلف مناسب باشند. در ادامه، رایج‌ترین اندازه‌ها و طول‌های موجود برای این نوع شیلنگها آورده شده است:
قطر داخلی (قطر نامی):
- 1/4 اینچ (6 میلیمتر)
- 3/8 اینچ (10 میلیمتر)
- 1/2 اینچ (12.7 میلیمتر)
- 3/4 اینچ (19 میلیمتر)
- 1 اینچ (25 میلیمتر)
- 1.5 اینچ (38 میلیمتر)
- 2 اینچ (50 میلیمتر)
- و قطرهای بزرگ‌تر برای کاربردهای صنعتی خاص اندازه‌های سفارشی
شلینگ فلکسیبل خرطومی استیل تا چه درجه ای از دما تحمل می کند؟
این شیلنگ از فولاد ضدزنگ تولید شده و برای انتقال مواد خورنده خاص و گازهای خاص استفاده میشود. انعطاف‌پذیری بالای آن امکان استفاده در دماهای بسیار وسیع را فراهم می‌کند، از دمای منفی 273 درجه سلسیوس تا دمای مثبت 650 درجه سلسیوس. همچنین، مقاومت در برابر فشار آن بسیار قوی بوده و می‌تواند تا حداکثر فشار 350 بار را تحمل کند.
کاربرد شیلنگ فلکسیبل خرطومی استیل
شیلنگ فلکسیبل خرطومی استیل مناسب برای مکان‌هایی است که نصب لوله در آنها سخت است، همچنین مناسب برای هوا، خلاء، آب حاوی کلر (حداکثر ۱۲ میلی‌گرم بر لیتر)، الکل اتیلیک (الکل سفید) و پتروشیمی‌های مجاز است. از دیگر مزایای این لوله‌ها می‌توان به جبران انقباض و انبساط در خطوط لوله، مقاومت در برابر آتش، قابلیت متصل شدن به قسمت‌های متحرک ماشین‌های صنعتی (به دلیل انعطاف بالا)، جذب ارتعاشات و اجرای سریع و اقتصادی اشاره کرد. به دلیل مقاومت بالای آنها در برابر خوردگی، می‌توان از این شیلنگها برای انتقال اکثر سیالات صنعتی استفاده کرد.
شیلنگ‌های خرطومی فلکسیبل استیل در صنایع مختلفی کاربرد دارند، از جمله:
- صنایع نفت و گاز: برای انتقال مایعاتی مانند نفت، گاز طبیعی، آب، و مایعات شیمیایی در محیط‌ها و شرایط مختلفی که نیاز به مقاومت در برابر فشار و دما دارند.
- صنایع شیمیایی: برای انتقال مواد شیمیایی و شیمیایی خورنده در فرآیندهای تولید و فرآوری محصولات شیمیایی.
- صنایع خودروسازی: در سیستمهای خنک‌کننده و هیدرولیک خودروها برای انتقال روانکاری و مایعات سیستمهای مختلف.
- صنایع غذایی: برای انتقال مواد غذایی مانند شیر، روغن، آب، و مایعات دیگر در فرآیندهای تولید و بسته‌بندی.
- صنایع دریایی: در انتقال مواد و مایعات در شرایط دریایی سخت و با دما و فشار متغیر.
- صنایع ساختمانی: برای انتقال آب و مواد ساختمانی در پروژه‌های ساختمانی و آبیاری.
- صنایع الکترونیکی: برای انتقال مواد خورنده و غیرخورنده در فرآیندهای تولید قطعات الکترونیکی.
همچنین، این شیلنگها در مکان‌هایی که نیاز به انعطاف بالا و مقاومت در برابر شرایط سخت محیطی دارند، مورد استفاده قرار می‌گیرند.
آیا از شیلنگ فلکسیبل استیل به عنوان شیلنگ بخار استفاده می شود؟
بله، شیلنگ فلکسیبل استیل می‌تواند به عنوان شیلنگ بخار استفاده شود. این نوع شیلنگها به دلیل ویژگی‌های خاص خود، مانند مقاومت در برابر دما و فشار بالا، دوام و انعطاف‌پذیری، گزینه مناسبی برای انتقال بخار هستند.
شیلنگ‌های فلکسیبل استیل معمولاً دارای بافتی از استیل ضدزنگ هستند که آنها را در برابر خوردگی و سایش مقاوم می‌کند. به همین دلیل، در صنایع مختلفی که نیاز به انتقال بخار در شرایط سخت دارند، این شیلنگها به‌کار می‌روند.
با این حال، هنگام انتخاب شیلنگ فلکسیبل استیل برای استفاده به عنوان شیلنگ بخار، باید اطمینان حاصل کرد که مشخصات فنی آن شامل تحمل فشار و دما مطابق با نیاز سیستم بخار باشد.
مزایا و معایب شیلنگ فلکسیبل خرطومی استیل
مزایا شیلنگ فلکسیبل استیل
شیلنگ فلکسیبل خرطومی استیل با روکش، ترکیبی از چند مزیت مهم رو یکجا ارائه می‌ده که باعث شده در صنایع سنگین به‌عنوان یک راهکار دواممند و کارآمد شناخته بشه. مزیت اصلی این شیلنگ فقط یک ویژگی نیست، بلکه مجموعه‌ای از خواص مکانیکی و شیمیایی جنس استیل ضدزنگه که در کنار هم عملکرد بی‌نظیری رو برای انتقال سیالات و گازها فراهم می‌کنن:
۱. انعطاف‌پذیری بالا: طراحی خرطومی (آکاردئونی) به همراه جنس استیل، امکان نصب آسان در مکان‌ها و مسیرهای دشوار با فضای محدود رو فراهم می‌کنه.
۲. مقاومت در برابر فشار: این شیلنگ فشارهای بالای خط انتقال، از جمله فشار آب و گازهای فشرده، رو به‌خوبی تحمل می‌کنه.
۳. مقاومت در برابر دما: جنس استیل فلکسیبل مقاومت بالایی در برابر دماهای مختلف داره، از دمای منفی ۲۷۳ تا مثبت ۶۵۰ درجه سلسیوس؛ به همین دلیل در خطوط بخار، نفت و گاز و سیستمهای صنعتی سنگین به‌کار می‌ره.
۴. مقاومت در برابر خوردگی و زنگزدگی: استفاده از استیل ضدزنگ، شیلنگ رو در برابر رطوبت، آب و بسیاری از مواد شیمیایی محافظت می‌کنه و عمر مفید اون رو افزایش می‌ده.
۵. مناسب برای مواد شیمیایی: مقاومت شیمیایی استیل باعث می‌شه این شیلنگ بتونه با گستره‌ی وسیعی از مواد خورنده و شیمیایی در تماس مستقیم باشه.
۶. جذب لرزش و ارتعاش: ساختار آکاردئونی شیلنگ، لرزش پمپ‌ها و تجهیزات متصل رو جذب می‌کنه و از آسیب به لوله‌کشی جلوگیری می‌کنه.
۷. جبران انبساط حرارتی: در خطوطی که نوسان دما زیاده، انعطاف این شیلنگ انبساط و انقباض رو کنترل می‌کنه و از فشار اضافه به سیستم جلوگیری می‌کنه.
۸. نصب آسان و هزینه نگهداری کم: نصب سریع‌تری نسبت به لوله‌کشی سنتی داره و به دلیل خرابی کمتر در بلندمدت، هزینه نگهداری رو کاهش می‌ده.
معایب شیلنگ فلکسیبل استیل
استفاده از شیلنگ فلکسیبل خرطومی استیل با روکش همراه با برخی معایب نیز همراه است که باید در نظر گرفته شوند. یکی از مهمترین معایب این شیلنگها، هزینه تولید و نصب آنها است که معمولاً بیشتر از شیلنگ‌های متداول PVC یا لاستیکی است. همچنین، در مقایسه با برخی از مواد دیگر، شیلنگ فلکسیبل استیل ممکن است وزن بیشتری داشته باشند که می‌تواند در نصب و جابجایی آنها مشکل‌ساز شود. علاوه بر این، در مواردی که شیلنگ با فشار بالا مواجه میشود، احتمال انعقاد یا ترک خوردگی در اتصالات آن افزایش می‌یابد. همچنین، در صورت عدم نگهداری و بازرسی منظم، ممکن است ریسک خوردگی یا زنگزدگی در طول زمان افزایش یابد که می‌تواند به تخریب و خرابی شیلنگ منجر شود. از دیگر معایب، ممکن است در صورت استفاده از شیلنگ‌های با کیفیت پایین، مقاومت در برابر ضربه و خراش بیشتری داشته باشند که می‌تواند عمر مفید آنها را کاهش دهد. اما با انتخاب مواد با کیفیت و نگهداری مناسب، بسیاری از این معایب قابل مدیریت و کاهش می‌یابند.
- هزینه بالا: شیلنگ‌های فلکسیبل خرطومی استیل نسبت به شیلنگ‌های دیگر، هزینه بالایی دارند، اما با توجه به مزایای طول عمر و کارایی، میتوانند ارزش افزوده زیادی را ارائه دهند.
- نیاز به نگهداری منظم: برای حفظ عمر مفید و کارایی بهتر، شیلنگ‌های فلکسیبل خرطومی استیل نیاز به نگهداری و بازرسی منظم دارند تا از هر گونه خرابی یا نشتی جلوگیری شود.
یکی از مشکلات در صنعت ایجاد خطا در اجرای قسمت‌های صلب سیستم است که قابلیت جابجایی ندارند. یکی از راه‌های رفع آن استفاده از این شیلنگها است که با کمک آن می‌توان این خطاها را جبران کرد و سیالات مختلف را در اتصالات ناهم‌شکل و یا زمین‌های غیر هم سطح جابجا کرد.
چرا باید از شیلنگ فلکسیبل استیل آکاردئونی استفاده کنیم؟
انتخاب شیلنگ فلکسیبل استیل آکاردئونی معمولاً یک تصمیم مهندسی‌ست که وقتی لوله‌کشی صلب و سنتی جوابگو نیست، به میدان میاد. در ادامه به چند موقعیت رایج اشاره می‌کنیم که این شیلنگ رو به گزینهی اول تبدیل می‌کنه:
وقتی مسیر اتصال، ثابت یا هم‌تراز نیست
در بسیاری از خطوط صنعتی، دو نقطه‌ی اتصال بهدلیل ارتعاش تجهیزات، نشست سازه یا محدودیت فضای نصب، هم‌راستا نیستن. لوله‌ی صلب در این شرایط تحت تنش قرار می‌گیره و ممکنه ترک بخوره یا اتصالش شل بشه؛ شیلنگ آکاردئونی بهخاطر انعطافش این عدم هم‌ترازی رو بدون آسیب جبران می‌کنه.
وقتی تجهیزات دوار یا متحرک درگیرن
در اتصال به پمپ‌ها، کمپرسورها یا هر تجهیز دوار دیگه‌ای، لرزش مداوم دستگاه به لوله‌کشی ثابت منتقل می‌شه. استفاده از این شیلنگ به‌عنوان یک واسط جاذب لرزش، از خستگی فلز در نقاط جوش و اتصال جلوگیری می‌کنه و عمر کل سیستم لوله‌کشی رو بالا می‌بره.
وقتی خط انتقال نوسان دمایی شدید داره
در خطوطی مثل بخار یا نفت و گاز که دما به‌سرعت بین محدوده‌های خیلی بالا و خیلی پایین نوسان می‌کنه، لوله‌های صلب دچار انبساط و انقباض متناوب می‌شن که در بلندمدت به اتصالات آسیب می‌زنه. شیلنگ فلکسیبل استیل، بدون نیاز به کمپانساتور جداگانه، این نوسان رو به‌طور طبیعی مدیریت می‌کنه.
وقتی هزینه‌ی واقعی در طول عمر تجهیز مهم‌تر از هزینه‌ی اولیه‌ست
هرچند قیمت اولیه‌ی این شیلنگ نسبت به لوله‌ی معمولی یا شیلنگ‌های پلاستیکی/لاستیکی بالاتره، اما بهدلیل نیاز کمتر به تعمیر، تعویض و توقف خط تولید، در محاسبه‌ی هزینه‌ی کل عمر (Total Cost of Ownership) معمولاً به‌صرفه‌تر از خودش نشون می‌ده.
مهمترین مزیت این شیلنگ تحمل دمای بالا و مقاومت در برابر خوردگی است. بدنه‌ی استیل در برابر نور، هوازدگی و پیری تغییر نمی‌کند و ساختار موج‌دار آن اجازه می‌دهد شیلنگ خم شود و لرزش را جذب کند. به همین دلیل از آن در خطوط پمپ و کمپرسور، تأسیسات حرارتی، نیروگاه‌ها و کارخانه‌ها به‌عنوان رابط انعطافپذیر و لرزشگیر استفاده میشود.
کدام سیال، کدام شیلنگ؟
فلکسیبل استیل برای همه‌ی کاربردها بهترین گزینه نیست و انتخاب درست به سیال و شرایط کار بستگی دارد:
- اگر خط شما روغن تحت فشار بالا و دمای معمولی دارد، شیلنگ هیدرولیک فشار قوی معمولاً اقتصادی‌تر است و برای حرکت و خم‌شدن مداوم طراحی شده است.
- برای انتقال اسیدها و مواد شیمیایی باید سازگاری جنس استیل با همان ماده بررسی شود. اگر ماده‌ی شما با استیل سازگار نیست، شیلنگ مواد شیمیایی و ضد اسید انتخاب مناسب‌تری است.
- در صنایع غذایی و دارویی که بهداشت اهمیت دارد، سطح داخلی صاف استیل مزیت است. برای انتقال مواد خوراکی در دمای معمولی هم میتوانید شیلنگ مواد غذایی (فود گرید) را بررسی کنید.
- برای خطوط بخار و آب داغ، علاوه بر فلکسیبل استیل، شیلنگ بخار (استیم) هم گزینهی رایجی است.
نکات انتخاب و خرید
قبل از سفارش چند مورد را مشخص کنید: قطر داخلی بر حسب اینچ، طول مورد نیاز، دما و فشار کاری، جنس استیل (۳۱۶ برای محیطهای خورنده‌تر و ۳۰۴ برای کاربردهای عمومی) و نوع سرشیلنگی مثل رزوه، فلنج یا کوپلینگ گوشواره‌ای. اگر لرزش زیاد است، وجود روکش حصیر و طول کافی برای خم‌شدن بدون پیچش اهمیت دارد.
شعاع خم بیش از حد کم و پیچ‌خوردگی هنگام نصب، مهمترین دلیل کوتاه‌شدن عمر شیلنگ فلکسیبل است. شیلنگ را بدون کشش و پیچش نصب کنید، آن را از لبه‌های تیز دور نگه دارید و محل جوش و اتصالات را به‌صورت دوره‌ای از نظر نشتی و ترک بازرسی کنید. اگر در انتخاب سایز یا جنس مطمئن نیستید، میتوانید قبل از خرید با تیم فروش هیدروکالا تماس بگیرید تا بر اساس شرایط کارتان راهنمایی شوید.
نکات نصب
برای نصب بهینه و پیشگیری از خرابی زودرس، از متخصصان مجرب در این زمینه استفاده کنید. هیدروکالا با بیش از ده سال سابقه در این زمینه آماده ارائه بهترین خدمات طبق نیازهای شما عزیزان است.
با توجه به شرایط محیطی خود، از اتصالات و محلول‌های مطمئن و مطابق با استانداردهای صنعتی استفاده کنید.
به منظور حفظ عمر مفید شیلنگ، با دوره‌های بازرسی و نگهداری دوره‌ای موثر برخورد کنید.
می‌توانم به طور کلی به شما توضیح دهم که مراحل ساخت یک شیلنگ فلکسیبل خرطومی استیل عمدتاً شامل مراحل زیر است:
- طراحی: در این مرحله، تیم طراحی محصول با استفاده از نرم‌افزارهای CAD و تکنولوژی‌های مدرن، طرح نهایی شیلنگ را ایجاد می‌کند. این طراحی باید تمام ویژگی‌ها و نیازهای فنی مورد نظر را پوشش دهد.
- انتخاب جنس: مهمترین گام در ساخت یک شیلنگ، انتخاب جنس مناسب است. در اینجا، از جنس استیل با خصوصیات استحکام بالا، انعطاف‌پذیری و مقاومت شیمیایی مناسب برای شرایط کاری مورد نظر استفاده میشود.
- برش و شکل‌دهی: ورق‌های استیل به ابعاد مورد نظر برش می‌شوند و سپس به شکل خاصی که بر اساس طراحی تعیین شده است، خم می‌شوند.
- جوشکاری: اجزای شیلنگ با استفاده از تکنیک‌های جوشکاری پیشرفته به یکدیگر متصل می‌شوند. جوشکاری باید به صورتی انجام شود که استحکام و چسبندگی قوی در نقاط اتصال حاصل شود.
- تست‌ها و کنترل کیفیت: شیلنگها تحت تست‌های فشار، آب‌بندی، و دیگر آزمون‌های کیفیت قرار می‌گیرند. هدف از این مرحله، اطمینان از کیفیت و ایمنی عملکرد شیلنگ در شرایط مختلف است.
- بسته‌بندی و تحویل: محصولات نهایی بسته‌بندی شده و برای حمل و نقل به مقصد نهایی آماده می‌شوند.
توجه: این توضیحات فقط به عنوان یک الگوی کلی ارائه شده‌اند و ممکن است نیاز به سفارشی‌سازی داشته باشند. برای اطلاعات دقیقتر و هماهنگی با نیازهای خاص شما، با هیدروکالا تماس بگیرید.
جهت ساخت و مشاوره با ما تماس بگیرید. 36614185-021 36615239-021 09127618991
سوالات متداول شیلنگ فلکسیبل خرطومی استیل با روکش

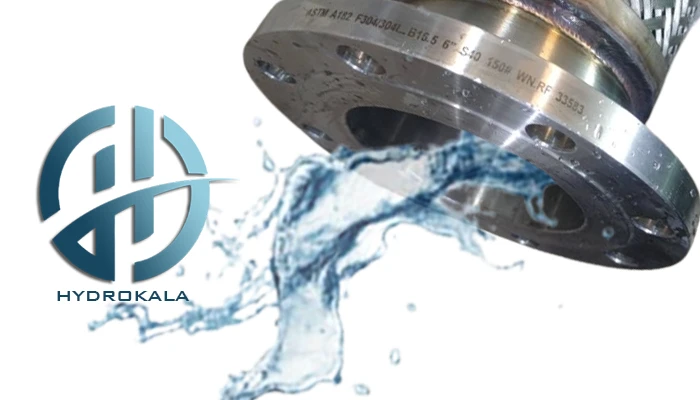

شیلنگ فلکسیبل خرطومی استیل نوعی لوله انعطافپذیر از جنس استنلس استیل است که برای انتقال سیالات تحت فشار، بخار، آب داغ، روغن، گاز یا مواد شیمیایی استفاده میشود. این شیلنگها بهخاطر مقاومت بالا در برابر خوردگی، فشار، حرارت و لرزش، در صنایع نفت، گاز، پتروشیمی، نیروگاهی و تأسیساتی کاربرد زیادی دارند.
-
مقاومت حرارتی و فشاری بالاتر
-
طول عمر بسیار بیشتر
-
مقاوم در برابر مواد شیمیایی خورنده
-
عدم ترکخوردگی یا فرسایش در طول زمان
-
مناسب برای کاربردهای صنعتی سنگین
بله، این
شیلنگها بهدلیل تحمل دمای بالا (تا 650 درجه سانتیگراد) و ساختار مقاوم، گزینهی ایدهآلی برای انتقال بخار در سیستمهای صنعتی هستند.حتی در گزینه هایی که
شیلنگ استیم بخار تحمل دما کمتری دارد این شیلنگ بهترین عملکرد را از خود نشان می دهد.
بسته به سایز و نوع جداره داخلی، این شیلنگها میتوانند از فشاری 10 بار تا 350 بار را تحمل کنند. فشار دقیق روی مشخصات فنی هر محصول درج شده است.
بله، در هیدروکالا میتوانید شیلنگ فلکسی خرطومی استیل را با طول و نوع اتصال سفارشی (فلنجی، مهرهای، دندهای و جوشی) سفارش دهید.
برای مشاوره رایگان و ثبت سفارش به ما تماس بگیرید.
36614185-021 36615239-021
این شیلنگها میتوانند با اتصال فلنجی، دندهای، جوشی یا مهرهای به سیستم متصل شوند. نوع اتصال بسته به نیاز پروژه شما در کارخانه قابل انتخاب و مونتاژ است.و تمامی اتصالات جوشی استیل و آهن نیز قابل سفارش است.
از 1/4 اینچ تا 12 اینچ موجود است. برای مصارف رایج، سایزهای 1/2، 3/4 و 1 اینچ پرکاربردتر هستند.
قیمت بر اساس سایز، طول، ضخامت جداره، آلیاژ (304 یا 316)، نوع اتصال و روکش خارجی محاسبه میشود. برای دریافت قیمت روز میتوانید با ما تماس بگیرید.
بله، به دلیل مقاومت در برابر اشعه UV، شرایط محیطی سخت، زنگزدگی و سایش، این شیلنگها برای فضای باز و محیطهای مرطوب عالی هستند.
در صورتی که انتخاب سایز، فشار کاری و نوع اتصال به درستی انجام شود، احتمال نشتی یا خرابی بسیار پایین است. نصب صحیح و بازرسی دوره‌ای نیز در افزایش عمر مؤثر است. پس قبل از هر کاری فشار کاری و سایز دقیق را مشخص و با کارشناسان هیدروکالا در ارتباط باشید.
تمام محصولات ارائه‌شده توسط هیدروکالا دارای ضمانت اصالت کالا، و در صورت نصب صحیح، دارای گارانتی عملکرد هستند.
