شوک صنعتی: تاثیر اتصالات پنوماتیک برنجی و پلاستیکی که نمی‌دانستید!

درک عمیق از اتصالات پنوماتیکی

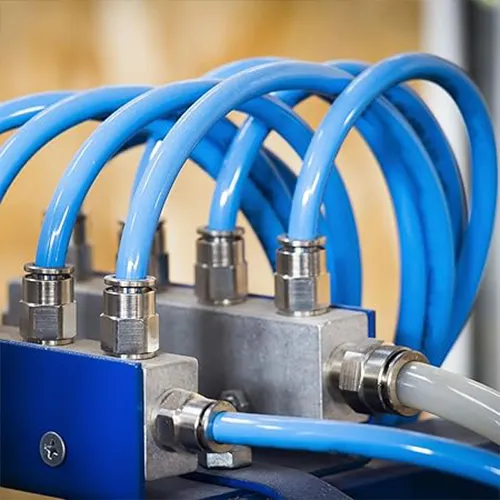

🟢 اتصالات پنوماتیک چیست و چرا حیاتی‌اند؟

اتصالات پنوماتیک، اجزای کوچکی هستند که وظیفه‌شان اتصال شلنگ‌ها، لوله‌ها یا اجزای مختلف سیستم‌های هوای فشرده به یکدیگر است. در نگاه اول شاید بی‌اهمیت به‌نظر برسند، اما در واقع حکم ستون فقرات یک سیستم پنوماتیکی را دارند؛ چرا که کوچک‌ترین نشتی یا نقص در آن‌ها می‌تواند فشار کل سیستم را مختل کرده و بهره‌وری را کاهش دهد.

این اتصالات معمولاً در سیستم‌هایی به کار می‌روند که با هوای فشرده، گازهای صنعتی یا خلأ سروکار دارند. دقت در انتخاب، نصب و نگهداری این اجزا نه‌تنها عملکرد دستگاه‌ها را بهبود می‌بخشد، بلکه از خطرات جدی مثل انفجارهای کوچک یا از کار افتادن خطوط تولید جلوگیری می‌کند.

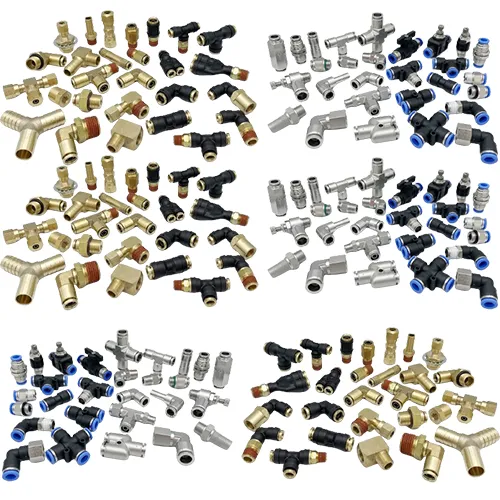

🟢 آشنایی با رایج‌ترین انواع اتصالات پنوماتیکی

اتصالات پنوماتیکی تنوع زیادی دارند که بسته به نیاز فنی، شکل نصب و فشار کاری انتخاب می‌شوند. مهم‌ترین انواع عبارتند از:

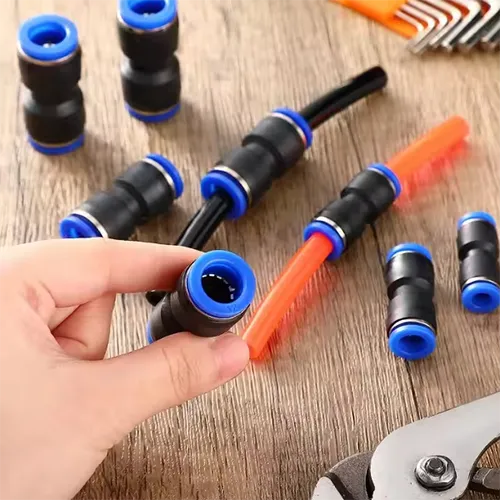

🔸 اتصال مستقیم

رایج‌ترین نوع اتصال؛ برای وصل‌کردن دو شیلنگ یا لوله به‌صورت خطی استفاده می‌شود.

🔸 اتصال زانویی (Elbow)

برای تغییر مسیر جریان هوا در زاویه ۹۰ درجه. مناسب فضاهای محدود و پیچیده.

🔸 اتصال سه‌راهی

برای تقسیم جریان هوا به دو مسیر مختلف؛ در سیستم‌های موازی یا ترکیبی پرکاربرد است.

🔸 اتصال نری و مادگی

نری رزوه خارجی دارد و داخل مادگی بسته می‌شود. ترکیب این دو نوع در اکثر اتصالات رزوه‌ای دیده می‌شود.

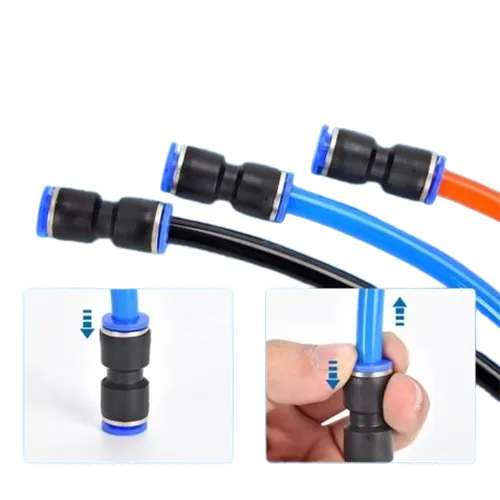

🔸 اتصال فشاری (Push-in)

نوعی از اتصال که بدون نیاز به ابزار خاص، تنها با فشار دادن شیلنگ داخل آن، اتصال برقرار می‌شود. محبوب در صنایع سبک و خطوط مونتاژ سریع.

🟢 دسته‌بندی اتصالات براساس جنس

مواد اولیه اتصال‌ها نقش تعیین‌کننده‌ای در مقاومت فشاری، دوام حرارتی و قیمت نهایی آن‌ها دارند. متداول‌ترین جنس‌ها عبارتند از:

✅ اتصالات برنجی

• بسیار مقاوم در برابر فشار بالا

• دوام بالا در شرایط کاری سخت

• رسانای الکتریکی (نکته مثبت یا منفی بسته به کاربرد)

✅ اتصالات پلاستیکی (پلی‌آمید، PU، پلی‌پروپیلن)

• وزن سبک، ضد زنگ‌زدگی

• مناسب کاربردهای دقیق، حساس یا پررطوبت

• ارزان‌تر اما با تحمل فشار کمتر

✅ اتصالات استیل (فولاد ضدزنگ)

• مقاوم‌ترین نوع برای محیط‌های اسیدی یا به‌شدت خورنده

• بسیار گران و بیشتر در صنایع خاص استفاده می‌شود
  (در ادامه تمرکز ما بر برنجی و پلاستیکی خواهد بود.)

اتصالات پنوماتیک برنجی زیر ذره‌بین

اتصالات پنوماتیک برنجی یکی از پراستفاده‌ترین و قابل‌اعتمادترین گزینه‌ها در صنایع مختلف هستند. این نوع اتصالات به‌دلیل ویژگی‌های فیزیکی و شیمیایی فلز برنج، در محیط‌های پرچالش عملکرد بسیار خوبی دارند.

✅ ویژگی‌های فنی اتصال پنوماتیک برنجی

برنج آلیاژی‌ست متشکل از مس و روی که به‌طور طبیعی دارای مقاومت بالا در برابر فشار، خوردگی و سایش است. وقتی از برنج در ساخت اتصال استفاده می‌شود، ویژگی‌های زیر حاصل می‌شود:

• تحمل فشار بالا (تا 15–20 بار در کاربردهای صنعتی استاندارد)

• پایداری حرارتی بالا (تحمل دمایی از -20 تا +150 درجه سانتی‌گراد)

• رزوه‌کاری دقیق و قوی که مانع نشتی می‌شود

• مقاومت مکانیکی در برابر ضربه و لرزش

• مناسب برای استفاده در سیستم‌هایی که روغن یا گازهای نیمه‌خورنده نیز جریان دارند

✅ مزایای استفاده از اتصالات برنجی

🔹 دوام بالا در محیط‌های سخت صنعتی:
این اتصالات در شرایطی مثل دمای بالا، فشار متغیر، یا وجود روغن و گرد و غبار صنعتی عملکرد پایداری دارند.

🔹 نشتی کمتر در اتصالات رزوه‌ای:
رزوه‌های برنجی با وجود سفتی و انسجام بالا، به‌راحتی آب‌بندی می‌شوند و کمتر از مدل‌های پلاستیکی نیاز به تفلون یا چسب رزوه دارند.

🔹 اتصال مستحکم و ایمن:
به‌دلیل جنس سخت‌تر، پس از نصب و بستن با آچار به‌سختی شل می‌شود و خطر دررفتگی در آن بسیار کم است.

🔹 مقاوم در برابر تغییرات دمایی:
اتصالات برنجی بدون تغییر شکل قابل‌توجه، توانایی حفظ شکل و عملکرد در دماهای بالا یا پایین را دارند.

⚠️ معایب و محدودیت‌های اتصالات برنجی

🔻 وزن بالاتر نسبت به پلاستیکی:
در خطوط سبک یا پرتحرک ممکن است وزن زیاد باعث فشار به سایر اجزا شود.

🔻 هزینه بیشتر:
برنج فلز نسبتاً گران‌تری است؛ بنابراین این اتصالات برای پروژه‌های اقتصادی شاید گزینه ایده‌آلی نباشند.

🔻 قابلیت رسانایی الکتریکی:
در محیط‌هایی که جریان برق یا میدان‌های مغناطیسی وجود دارد، ممکن است این خاصیت برنج دردسرساز شود.

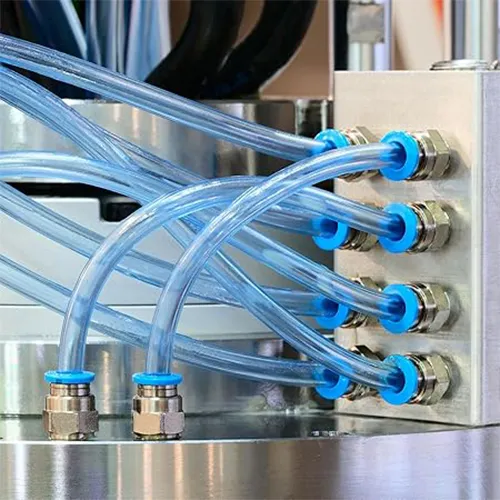

🏭 موارد کاربرد رایج اتصالات برنجی

• خطوط فشار قوی باد در کارگاه‌ها و کارخانه‌ها

• کمپرسورهای صنعتی با فشار بالا

• سیستم‌های هیدروپنوماتیک (ترکیب روغن و باد)

• صنایع اتوماسیون، خطوط CNC، دستگاه‌های صنعتی دقیق

• ایستگاه‌های شارژ، تست فشار، و خطوط انتقال سریع

اتصالات پنوماتیک پلاستیکی؛ سبک، سریع، کاربردی

در دنیایی که سرعت، کاهش هزینه و نصب آسان اهمیت زیادی دارد، اتصالات پنوماتیک پلاستیکی جایگاه ویژه‌ای پیدا کرده‌اند. این اتصالات معمولاً از مواد مهندسی مانند پلی‌آمید (Nylon)، پلی‌اتیلن (PE)، پلی‌پروپیلن (PP)، یا پلی‌یورتان (PU) ساخته می‌شوند و در سیستم‌هایی که فشار کاری و شرایط محیطی خیلی شدید نیست، عملکرد خوبی دارند.

✅ ویژگی‌های فنی اتصال پلاستیکی

برخلاف برنج، پلاستیک‌های صنعتی نه‌تنها سبک‌تر هستند، بلکه می‌توانند به راحتی در اشکال مختلف قالب‌گیری شوند. این ویژگی‌ها باعث می‌شود اتصالات پلاستیکی:

• وزن بسیار کمتری نسبت به نمونه‌های فلزی داشته باشند

• نصب سریع‌تری داشته باشند، مخصوصاً در مدل‌های فشاری (Push-in)

• ضد خوردگی باشند؛ حتی در محیط‌های مرطوب یا اسیدی

• عایق الکتریکی کامل باشند (مزیت بزرگ در سیستم‌های کنترلی)

✅ مزایای کلیدی اتصالات پنوماتیک پلاستیکی

🔹 سرعت نصب بالا:
اتصالات فشاری بدون نیاز به آچار یا نوار تفلون نصب می‌شوند و به‌سادگی با فشار انگشت، شیلنگ قفل می‌شود.

🔹 مقاومت بالا به خوردگی و رطوبت:
مناسب برای سیستم‌های غذایی، دارویی یا آزمایشگاهی که فلزات ممکن است آلاینده باشند یا دچار زنگ‌زدگی شوند.

🔹 مقرون‌به‌صرفه بودن:
برای سیستم‌هایی با فشار متوسط، استفاده از اتصال پلاستیکی می‌تواند تا ۵۰٪ از هزینه‌ها را کاهش دهد.

🔹 سبکی و ایمنی بیشتر:
در دستگاه‌هایی که وزن اهمیت دارد یا در خطوط رباتیک، سبک بودن این اتصالات باعث کاهش فشار به ساختار اصلی می‌شود.

⚠️ محدودیت‌ها و معایب اتصالات پلاستیکی

🔻 تحمل پایین‌تر در فشار و دمای بالا:
معمولاً برای فشارهای زیر ۸ بار و دمای کمتر از ۶۰ درجه سانتی‌گراد طراحی شده‌اند. استفاده در سیستم‌های سنگین ممکن است خطرناک باشد.

🔻 شکنندگی در شرایط خاص:
در اثر تابش مستقیم UV، برخورد فیزیکی یا گذر زمان، ممکن است دچار ترک‌خوردگی یا کاهش انعطاف‌پذیری شوند.

🔻 عدم مقاومت مکانیکی بالا:
در برابر ضربه یا لرزش شدید، احتمال شکستن یا خارج شدن از محل اتصال وجود دارد.

🏭 موارد استفاده رایج اتصالات پلاستیکی

• سیستم‌های نیمه‌اتومات یا دستی در خطوط مونتاژ

• صنایع غذایی و نوشیدنی (Food Grade)

• دستگاه‌های پزشکی و هوای فشرده حساس

• خطوط توزیع هوا در آزمایشگاه‌ها یا سیستم‌های سبک خانگی

• سیستم‌های کنترل پنوماتیک در تابلوهای فرمان

مقایسه‌ای رو در رو؛ برنجی یا پلاستیکی؟ مسئله این است!

هرچقدر هم درباره ویژگی‌های تئوری صحبت کنیم، تا زمانی که عدد و تجربه عملی روی میز نباشد، تصمیم‌گیری نهایی دشوار است. در این بخش، یک مقایسه شفاف و عمیق بین اتصالات پنوماتیک برنجی و پلاستیکی ارائه می‌دهیم تا بهتر بتوانید بسته به نیاز پروژه، گزینه درست را انتخاب کنید.

📊 جدول مقایسه‌ای برنجی vs پلاستیکی

📌 تحلیل تخصصی مقایسه

• در خطوطی که فشار کاری بالا، نوسان دما یا ضربه مکانیکی وجود دارد، اتصال برنجی انتخاب قطعی است.

• در سیستم‌هایی که نیاز به سرعت نصب، عایق بودن و قیمت پایین‌تر دارند، اتصال پلاستیکی برتری دارد.

نکته جالب اینکه بسیاری از مهندسان صنعتی از هر دو نوع اتصال در یک سیستم استفاده می‌کنند؛ یعنی در قسمت‌های پرخطر از اتصال برنجی و در خطوط فرعی یا کم‌فشار از مدل پلاستیکی بهره می‌برند.

🧪 تجربه عملی: آزمون عملکرد در محیط واقعی

در تست انجام‌شده در یک کارخانه تولید قطعات خودرو، دو مسیر باد با فشار ۱۰ بار طی یک هفته تست شدند:

🔹 مسیر A با اتصال برنجی رزوه‌ای:
⏱ عملکرد پایدار، عدم نشتی، بدون تغییر دما یا صدا

🔹 مسیر B با اتصال پلاستیکی فشاری:
⏱ نشت جزئی از رزوه داخلی بعد از روز سوم + کاهش فشار در سر خط

نتیجه: برای فشارهای بالای ۸ بار، اتصال پلاستیکی ریسک بالاتری دارد، مخصوصاً اگر از برندهای ضعیف استفاده شود.

تجربه‌های شکست‌خورده اما آموزنده؛ وقتی یک اتصال اشتباه، همه‌چیز را خراب می‌کند!

در صنعت، گاهی کوچک‌ترین قطعه می‌تواند بزرگ‌ترین ضرر را وارد کند. اتصالات پنوماتیک – به‌ویژه در فشارهای بالا یا خطوط حساس – از آن اجزایی هستند که اشتباه در انتخابشان، خیلی زود خودش را نشان می‌دهد؛ یا با صدای نشت هوا، یا با توقف ناگهانی دستگاه، یا در بدترین حالت، با آسیب مالی جدی.

در این بخش، چند مورد واقعی از پروژه‌ها و کارگاه‌هایی را بررسی می‌کنیم که تنها به‌خاطر انتخاب نادرست بین اتصال برنجی و پلاستیکی، با خسارت‌های قابل توجهی روبه‌رو شده‌اند.

📉 کیس ۱: اتصال پلاستیکی در خط باد کمپرسور ۱۰ بار

🔹 محل: کارگاه قطعه‌سازی تهران
🔹 شرایط: استفاده از اتصال Push-in پلاستیکی در مسیر کمپرسور
🔹 مشکل:

• فشار کمپرسور در ساعات پیک به بالای ۹ بار رسید

• اتصال پلاستیکی به مرور از محل رزوه لق شد

• پس از ۴ روز، نشتی بالا رفت و صدای خاصی ایجاد شد
  🔹 نتیجه:

• افت فشار در کل خط تولید

• توقف ۳ ساعته سیستم مونتاژ

• تعویض کلیه اتصالات به نوع برنجی با هزینه بالا

📉 کیس ۲: استفاده نابه‌جا از اتصال برنجی در خط بسته‌بندی مواد غذایی

🔹 محل: خط بسته‌بندی خشکبار در اصفهان
🔹 شرایط: محیط مرطوب با ترکیب بخار آب و فشار پایین (۵ بار)
🔹 اشتباه: انتخاب اتصال برنجی رزوه‌ای برای لوله‌کشی هوای فشرده
🔹 مشکل:

• به‌مرور زمان اکسید شدن سطح خارجی اتصال

• آلودگی سطحی روی سطح بسته‌بندی
  🔹 نتیجه:

• نیاز به پاک‌سازی دوره‌ای دستگاه

• تعویض تمام اتصالات با نسخه پلاستیکی بهداشتی

📉 کیس ۳: کاهش بهره‌وری به دلیل اتصال ارزان پلاستیکی

🔹 محل: خط مونتاژ لوازم خانگی
🔹 استفاده از اتصالات پلاستیکی بی‌کیفیت و بی‌نام
🔹 مشکل: دقت پایین در ساخت و تطابق نداشتن با قطر شیلنگ
🔹 پیامد:

• نشتی هوا در ۳ نقطه

• افت راندمان عملکرد سیلندرها

• افزایش مصرف انرژی کمپرسور و هزینه‌های برق

💡 نتیجه‌گیری این بخش

همان‌طور که دیدیم، قیمت پایین یا ظاهر مشابه نباید معیار انتخاب اتصال باشد.
هر اتصال باید بر اساس:

• فشار کاری

• حساسیت محیط

• کاربرد واقعی

• شرایط فیزیکی و شیمیایی

انتخاب شود، نه صرفاً قیمت یا راحتی نصب!

راهنمای انتخاب هوشمندانه؛ اتصال مناسب پروژه شما کدام است؟

در بازار شلوغی که پر از برندهای مختلف، قیمت‌های متنوع و ظاهرهای مشابه است، انتخاب یک اتصال پنوماتیک مناسب می‌تواند چالش‌برانگیز باشد. در این بخش، به‌صورت مرحله‌به‌مرحله به شما نشان می‌دهیم چگونه بر اساس شرایط پروژه، بین اتصال برنجی و پلاستیکی تصمیم بگیرید.

🔶 مرحله ۱: فشار کاری سیستم

اگر فشار سیستم شما بالای ۸ بار است، در اغلب موارد باید قید اتصال پلاستیکی را بزنید. اتصال برنجی توانایی بیشتری در حفظ آب‌بندی و تحمل ضربه‌های لحظه‌ای ناشی از فشار دارد.

✅ برنجی: فشار بالا (۸ تا ۲۰ بار)
✅ پلاستیکی: فشار پایین تا متوسط (۳ تا ۸ بار)

🔶 مرحله ۲: دمای محیط و نوع گاز عبوری

برخی محیط‌ها دمای بالا یا گازهای روغنی دارند. در این موارد، اتصالات پلاستیکی ممکن است دفرمه یا خراب شوند. اما اگر با هوای فشرده خالص یا در فضای کنترل‌شده کار می‌کنید، پلاستیکی‌ها کفایت می‌کنند.

✅ برنجی: مناسب برای گازهای صنعتی، بخار کم‌فشار، محیط‌های گرم
✅ پلاستیکی: مناسب برای هوای فشرده خالص، خطوط داخلی

🔶 مرحله ۳: بهداشت، حساسیت، و کنترل آلودگی

در صنایع غذایی، پزشکی یا دارویی که حساسیت بالاست، اتصالات فلزی ممکن است آلودگی ایجاد کنند. در این فضاها، مدل‌های Food Grade پلاستیکی بهترین انتخاب‌اند.

✅ پلاستیکی Food Grade: بهداشتی، ضد زنگ، مناسب دستگاه بسته‌بندی
✅ برنجی: نه‌چندان ایده‌آل برای فضاهای فوق‌بهداشتی

🔶 مرحله ۴: محدودیت بودجه و حجم خرید

برای پروژه‌های کوچک یا آزمایشی که بودجه محدود است، اتصالات پلاستیکی هم انتخاب خوبی هستند—به شرطی که کاربرد فشار بالا نداشته باشند. در مقابل، اتصال برنجی در درازمدت هزینه نگهداری کمتری خواهد داشت.

✅ پلاستیکی: اقتصادی، نصب آسان
✅ برنجی: گران‌تر ولی بادوام

🔶 مرحله ۵: قابلیت تعمیر، تعویض، و نگهداری

اتصالات برنجی معمولاً نیاز به ابزار دارند و در صورت نیاز به تعویض باید رزوه باز شود. اما مدل‌های پلاستیکی فشاری فقط با یک فشار ساده جدا یا نصب می‌شوند؛ پس برای خطوطی که تعمیرات زیادی دارند، مدل پلاستیکی نصب و تعویض سریع‌تری دارد.

✅ برنجی: مقاوم، نیازمند ابزار برای نصب
✅ پلاستیکی: نصب سریع، تعمیر آسان

🔶 مرحله ۶: برند و کیفیت ساخت

حتی اگر تصمیم به استفاده از اتصال پلاستیکی دارید، تفاوت زیادی بین یک برند متفرقه بی‌کیفیت و یک برند معتبر وجود دارد.
برای مثال:

• پلاستیکی‌های ارزان معمولاً آب‌بندی ضعیفی دارند

• برنجی‌های بی‌نام ممکن است از فلز بازیافتی ساخته شده باشند و به سرعت نشتی بدهند

🔍 همیشه به برند، مشخصات فنی و استاندارد ساخت دقت کنید.

🛠 چک‌لیست سریع انتخاب اتصال پنوماتیکی مناسب:

✅ فشار کاری بالاست؟ → برنجی
✅ فضا بهداشتی یا حساس است؟ → پلاستیکی
✅ بودجه محدود دارید؟ → پلاستیکی
✅ تعمیرات مکرر انجام می‌دهید؟ → پلاستیکی
✅ محیط صنعتی سنگین است؟ → برنجی
✅ نیاز به نصب فوری دارید؟ → پلاستیکی فشاری
✅ دمای بالا یا گاز خورنده دارید؟ → برنجی یا استیل

سوالات متداول اتصالات پنوماتیک

در ادامه این مقاله تخصصی، تصمیم گرفتیم پرتکرارترین سوالاتی که کاربران و خریداران در مورد اتصالات پنوماتیک برنجی و پلاستیکی مطرح می‌کنند را با پاسخ‌های دقیق، کاربردی و قابل‌فهم بررسی کنیم.
