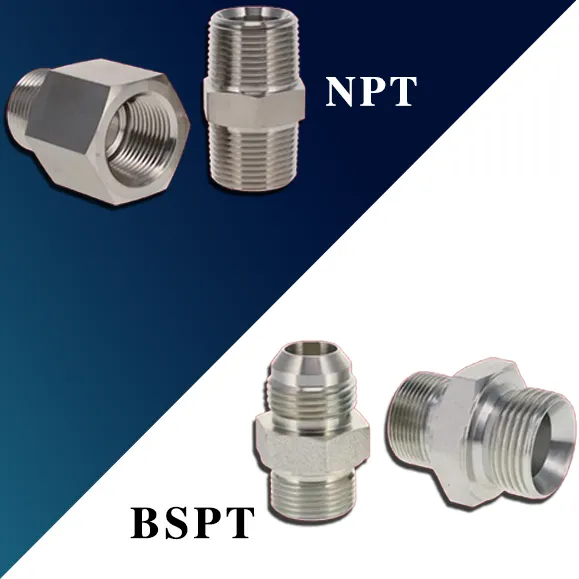

تفاوت اتصالات BSPT و NPT در شیلنگ‌های صنعتی | کدام رزوه برای شما مناسب‌تر است؟

🔹 اتصالات رزوه‌ای چیست؟ | کلید اتصال ایمن در سیستم‌های صنعتی

در هر سامانه انتقال سیال، ایجاد اتصال بین اجزای مختلف مثل لوله، شیلنگ، شیرآلات و اتصالات یک ضرورت غیرقابل اجتناب است. یکی از رایج‌ترین روش‌های ایجاد این اتصال، استفاده از رزوه (Thread) است؛ یعنی شیارهای مارپیچی که بر روی سطح بیرونی یا داخلی یک قطعه ایجاد می‌شود تا بتواند به قطعه دیگری پیچ شود.

اتصال رزوه‌ای یک روش ساده و مؤثر برای مونتاژ و دمونتاژ سریع اجزای لوله‌کشی است که بدون نیاز به جوش یا لحیم، قابلیت آب‌بندی و انتقال ایمن سیال را فراهم می‌کند. این اتصالات در بسیاری از کاربردهای صنعتی استفاده می‌شوند، از جمله:

• سیستم‌های پنوماتیک و هیدرولیک

• شیلنگ‌های تحت فشار

• صنایع غذایی و دارویی

• صنایع نفت و گاز

رزوه‌ها به دو دسته اصلی تقسیم می‌شوند:

🔸 رزوه‌های موازی (Parallel Thread)

در این نوع، قطر خارجی رزوه در تمام طول ثابت است. آب‌بندی در آن‌ها معمولاً با واشر، نوار تفلون یا اورینگ انجام می‌شود.

🔸 رزوه‌های مخروطی (Tapered Thread)

در این نوع رزوه، قطر خارجی به‌صورت مخروطی کاهش یا افزایش می‌یابد. این ویژگی باعث می‌شود اتصال به‌صورت خودآب‌بند عمل کند و نیاز به آب‌بند جداگانه نداشته باشد.

در این میان، دو استاندارد اصلی که از رزوه‌های مخروطی استفاده می‌کنند، BSPT و NPT هستند. گرچه در ظاهر مشابه‌اند، اما از نظر زاویه، شکل رزوه و استاندارد مرجع تفاوت‌های مهمی دارند که بررسی آن‌ها برای انتخاب صحیح اتصال کاملاً ضروری است.

🔹 اتصال NPT چیست؟ | استاندارد آمریکایی برای اتصالات مخروطی رزوه‌دار

NPT مخفف عبارت National Pipe Tapered است و یکی از پرکاربردترین انواع رزوه‌ها در صنایع آمریکای شمالی و کشورهایی با سیستم استاندارد ANSI محسوب می‌شود. این نوع اتصال با رزوه‌های مخروطی طراحی شده است، به‌گونه‌ای که هرچه رزوه نر (مذکر) و ماده (مونث) بیشتر سفت شوند، اتصال محکم‌تر و آب‌بندتر می‌شود.

⚙️ ویژگی‌های فنی اتصال NPT:

• زاویه رزوه: 60 درجه

• نوع رزوه: مخروطی (Tapered Thread)

• استاندارد: ANSI B1.20.1

• نوع آب‌بندی: فیزیکی، بر پایه گیره‌ شدن تدریجی دو قطعه + استفاده از نوار تفلون یا خمیر رزوه

• جنس اتصالات: معمولاً برنجی، استیل، فولادی یا پلیمر صنعتی

📌 مزایای اتصالات NPT:

• اتصال خودآب‌بند (self-sealing) با طراحی مخروطی

• قابلیت تحمل فشار بالا

• مناسب برای شرایط دمایی و فشاری متغیر

• گستردگی در بازار آمریکا و تجهیزات ساخت این کشور

⚠️ معایب:

• آب‌بندی ۱۰۰٪ تنها با کمک نوار تفلون یا چسب رزوه

• احتمال دفرمه شدن رزوه پس از چندبار باز و بسته شدن

• ناسازگاری با استانداردهای BSPT به دلیل تفاوت زاویه و گام

📦 کاربردها:

اتصالات NPT به‌طور گسترده در صنایع نفت و گاز، تجهیزات پنوماتیک، شیلنگ‌های صنعتی فشار قوی، سیستم‌های بخار، و خطوط انتقال گاز کاربرد دارند. اگر تجهیز شما آمریکایی یا کانادایی است، احتمال بسیار بالا از NPT استفاده می‌کند.

🔹 اتصال BSPT چیست؟ | استاندارد بریتانیایی برای اتصال رزوه‌ای مخروطی

BSPT مخفف British Standard Pipe Tapered است و یکی از دو نوع اصلی رزوه‌های لوله‌ای در استاندارد بریتانیایی (BSP) محسوب می‌شود. این نوع رزوه به‌ویژه در اروپا، آسیا و کشورهایی که از استاندارد ISO استفاده می‌کنند، بسیار رایج است.

در حالی که BSP شامل دو نوع رزوه است – BSPP (رزوه موازی) و BSPT (رزوه مخروطی) – در این مقاله تمرکز ما بر نوع مخروطی آن است، چون شباهت ظاهری زیادی به NPT دارد و به‌همین دلیل بیشترین اشتباهات در انتخاب اتصال در این نقطه رخ می‌دهد.

⚙️ ویژگی‌های فنی اتصال BSPT:

• زاویه رزوه: 55 درجه

• نوع رزوه: مخروطی

• استاندارد: ISO 7-1 یا BS 21

• آب‌بندی: معمولاً با درگیری مکانیکی + نوار تفلون یا مواد آب‌بندی رزوه

• جنس رایج: فولاد، برنج، استیل ضدزنگ، چدن

📌 مزایای اتصال BSPT:

• رایج در اروپا و آسیا

• دقت بالا در تولید

• اتصال محکم در فشارهای بالا

• قیمت مناسب در بازار ایران به دلیل واردات از کشورهای آسیایی

⚠️ معایب:

• زاویه خاص رزوه (55 درجه) باعث ناسازگاری کامل با NPT می‌شود

• در صورت مونتاژ با اتصالات NPT، احتمال نشتی یا شکستگی رزوه وجود دارد

• نیاز به شناخت دقیق برای انتخاب صحیح مادگی یا نری در پروژه‌ها

📦 کاربردهای رایج:

اتصالات BSPT به‌طور گسترده در تأسیسات صنعتی، شیلنگ‌های فشار بالا، سیستم‌های آب‌رسانی، تأسیسات گاز و بخار، و خطوط هوای فشرده مورد استفاده قرار می‌گیرند. این استاندارد اغلب روی تجهیزاتی دیده می‌شود که ساخت اروپا، چین، ژاپن یا ایران هستند.

🔹 تفاوت کلیدی بین اتصالات BSPT و NPT | تشخیص صحیح، جلوگیری از فاجعه

در ظاهر، اتصالات BSPT و NPT بسیار شبیه به هم هستند. هر دو مخروطی‌اند، هر دو برای اتصال رزوه‌ای در سیستم‌های تحت فشار طراحی شده‌اند، و در برخی سایزها حتی تا حدی به‌هم پیچ می‌خورند! اما این شبه‌سازگاری خطرناک است؛ چون تفاوت‌های مهم فنی در ساختار رزوه‌ها باعث می‌شود در صورت استفاده اشتباه، نشت، ترک‌خوردگی یا خرابی رزوه اجتناب‌ناپذیر باشد.

📊 جدول مقایسه فنی بین BSPT و NPT

📌 5 تفاوت طلایی بین NPT و BSPT:

1. زاویه رزوه
   NPT با زاویه 60° تیزتر از زاویه 55° BSPT است. این تفاوت باعث می‌شود رزوه‌ها دقیقاً در هم ننشینند.

2. نوع درگیری و شکل رزوه
   شکل رزوه در BSPT گردتر است، در حالی که NPT لبه‌های تیزتری دارد.

3. گام رزوه و تعداد دور در اینچ
   گام‌ها متفاوت هستند؛ حتی اگر اندازه لوله مشابه باشد، درهم پیچیدن درست انجام نمی‌شود.

4. محل استفاده و سازگاری تجهیزات
   سیستم‌های آمریکایی با NPT ساخته شده‌اند؛ اگر اتصال BSPT روی آن‌ها ببندید، احتمال نشت بالا می‌رود.

5. نحوه آب‌بندی و مونتاژ
   گرچه هر دو رزوه مخروطی‌اند، اما هیچ‌کدام به‌درستی در دیگری قفل نمی‌شوند. استفاده از نوار تفلون در هر دو لازم است، اما برای اتصال‌های ناسازگار هیچ‌گاه کافی نیست.

⚠️ هشدار مهندسی:

تنها چند میلی‌متر انحراف در زاویه رزوه، می‌تواند منجر به نشتی پرفشار، خرابی دستگاه یا آسیب جدی به شیلنگ شود. هیچ‌گاه NPT و BSPT را جای هم استفاده نکنید.

🔹 چرا تطابق NPT و BSPT خطرناک است؟ | خطری پنهان در ظاهر مشابه

ممکن است در نگاه اول، دو اتصال BSPT و NPT به نظر «قابل جفت شدن» بیایند. مهندسان کم‌تجربه یا نصابان تازه‌کار گاهی این اشتباه را مرتکب می‌شوند و تصور می‌کنند اگر اتصال به‌ظاهر بسته شد، یعنی «اوکی» است. اما واقعیت چیز دیگری‌ست.

⚠️ حقیقت تلخ:

رزوه BSPT و NPT به هیچ عنوان با هم سازگار نیستند، حتی اگر در ظاهر پیچ بخورند.

🧯 پیامدهای استفاده اشتباه:

1. نشتی در فشار بالا

اتصال ناقص به دلیل تفاوت زاویه و گام رزوه، باعث می‌شود حتی با نوار تفلون هم اتصال ۱۰۰٪ آب‌بند نباشد. در سیستم‌های تحت فشار مثل بخار، هوا یا روغن، این نشتی می‌تواند به آتش‌سوزی، انفجار یا خرابی دستگاه منجر شود.

2. ترک‌ خوردگی رزوه

وقتی دو رزوه ناسازگار به هم پیچیده می‌شوند، بخشی از دندانه‌ها فشار نامتقارن می‌پذیرد. در نتیجه ممکن است رزوه دچار لب‌پر شدن یا ترک‌خوردگی شود، به‌ویژه در اتصالات برنجی یا آلومینیومی.

3. افت فشار یا عملکرد ناقص سیستم

نشتی‌های ریز باعث افت تدریجی فشار در سیستم می‌شوند. این مسئله در پنوماتیک، خطوط تزریق سیال، و خطوط دقیق مثل داروسازی فاجعه‌بار است.

4. خسارت به شیلنگ صنعتی و تجهیزات جانبی

نشتی یا خرابی در نقطه اتصال، معمولاً به شیلنگ آسیب می‌زند. در صورت انفجار، حتی به شیر، پمپ یا بدنه دستگاه هم فشار اضافی وارد می‌شود.

🧪 مثال واقعی (سناریو صنعتی):

در یک کارخانه تولید نوشیدنی، کارگر تازه‌کار از اتصال NPT روی شیلنگ با مادگی BSPT استفاده کرد. اتصال در ظاهر بسته شد، اما بعد از یک هفته کار در خط انتقال CO₂، فشار باعث جدا شدن اتصال و خروج گاز شد. این اتفاق باعث توقف خط تولید به مدت ۳ روز و خسارت بیش از ۲۰۰ میلیون تومان شد.

✅ راه‌حل:

قبل از مونتاژ، نوع رزوه را با ابزار مخصوص یا گیج رزوه بررسی کن. اگر شک داری، استفاده نکن! سازگاری رزوه‌ها را فقط بر اساس ظاهر قضاوت نکن.

🔹 کدام اتصال برای شیلنگ صنعتی شما مناسب‌تر است؟ | راهنمای انتخاب بر اساس کاربرد، فشار و استاندارد

حالا که با تفاوت‌های فنی و ریسک‌های اشتباه در تطابق رزوه‌ها آشنا شدیم، سوال اصلی اینجاست:

در پروژه شما، کدام استاندارد رزوه انتخاب درست‌تری است؟ NPT یا BSPT؟

پاسخ این سوال به چند عامل کلیدی بستگی دارد:
کشور سازنده تجهیزات، نوع سیال، فشار کاری، دما، استانداردهای ایمنی، و همچنین سازگاری با قطعات دیگر موجود در سیستم.

📊 جدول راهنمای انتخاب اتصال مناسب بر اساس شرایط:

📦 چند مثال کاربردی از انتخاب صحیح:

• سیستم هیدرولیک ماشین‌آلات کشاورزی آمریکایی: رزوه‌های NPT، به دلیل استاندارد ANSI

• خط لوله کارخانه ایرانی با تجهیزات چینی: رزوه BSPT، چون اغلب شیلنگ‌ها و شیرآلات وارداتی از چین با استاندارد ISO ساخته می‌شوند

• شیلنگ‌های صنعتی بخار یا هوا در کارگاه پنوماتیک: اگر تجهیزات از برندهای اروپایی هستند، احتمال زیاد BSPT لازم است

🛠 نکته فنی برای نصاب‌ها و تکنسین‌ها:

قبل از انتخاب اتصال یا خرید شیلنگ جدید، حتماً نوع رزوه مادگی موجود در سیستم را بررسی کنید.
ابزارهایی مثل گیج رزوه، کولیس زاویه‌دار، یا حتی تطابق با کاتالوگ فنی برند می‌توانند از اشتباهات پرهزینه جلوگیری کنند.

🔹 تجربه فنی صنعتگران | وقتی انتخاب اشتباه رزوه، سیستم را به زانو درآورد

درک تفاوت بین BSPT و NPT فقط روی کاغذ نیست. ده‌ها پروژه واقعی در ایران و جهان، قربانی اشتباه ساده‌ای شده‌اند: انتخاب یا تطبیق نادرست اتصالات رزوه‌ای. در این بخش، با مثال‌های عینی و تجربیات فنی متخصصان، اهمیت این انتخاب را ملموس‌تر می‌کنیم.

🛠 تجربه ۱: کارخانه تولید مواد شوینده در قزوین

در یک پروژه توسعه خطوط تولید، کارفرما شیلنگ‌های تحت فشار را از یک برند اروپایی تهیه کرد (رزوه BSPT)، اما تکنسین‌ها به اشتباه از اتصالات NPT استفاده کردند.
در روز سوم راه‌اندازی، اتصال دچار نشتی شدید شد و مایع اسیدی به بیرون پاشید. به دلیل تماس با تجهیزات برقی، سیستم متوقف شد و خسارت مستقیم ۸۰ میلیون تومانی به بار آمد.

👨‍🔧 نتیجه: رزوه مشابه به معنی سازگاری نیست. فقط اتصالات هم‌استاندارد را استفاده کنید.

🛠 تجربه ۲: تعمیرکار سیستم‌های پنوماتیک در اصفهان

یکی از نصاب‌های باتجربه می‌گوید: «هر وقت اتصالی راحت بسته نمی‌شود یا تا انتها نمی‌چسبد، اولین چیزی که چک می‌کنم نوع رزوه‌ست. چند بار دیده‌ام که کارفرما قطعات NPT و BSPT را قاطی خریده.»
او تأکید می‌کند که در بعضی موارد، حتی تفلون هم نمی‌تواند نشتی رزوه اشتباه را کامل جبران کند.

👨‍🏭 توصیه: همیشه قبل از مونتاژ، نوع رزوه را با ابزار تست کن.

🛠 تجربه ۳: پروژه هوای فشرده در خط رنگ خودرو

پیمانکار پروژه تصمیم گرفت به‌دلیل در دسترس نبودن BSPT، از اتصالات NPT استفاده کند. با اینکه رزوه تا حدودی بسته شد، اما در تست فشار ۱۰ بار، اتصال پاشید و شیلنگ جدا شد. این حادثه باعث شد خط رنگ ۲۴ ساعت تعطیل شود.

📌 نتیجه: «در دسترس نبودن» هیچ‌وقت دلیل مناسبی برای جایگزینی فنی نیست.

🛠 نکات کلیدی که صنعتگران باتجربه همیشه رعایت می‌کنند:

• اگر مطمئن نیستی رزوه NPT یا BSPT هست، اصلاً از تطبیق استفاده نکن.

• همیشه رزوه نر و ماده را با هم از یک استاندارد بگیر.

• برای پروژه‌های بزرگ، فهرست نوع رزوه‌ها را از ابتدا مستندسازی کن.

• از ابزارهای رزوه‌سنج برای تشخیص سریع استفاده کن؛ قیمت کمی دارند ولی جلوی میلیون‌ها ضرر را می‌گیرند.

🔹 راهنمای شناسایی نوع رزوه در عمل | چگونه بفهمیم رزوه NPT است یا BSPT؟

یکی از چالش‌های رایج در محل پروژه یا کارگاه اینه که با یک اتصال یا شیلنگ روبه‌رو می‌شویم، اما نمی‌دانیم نوع رزوه آن چیست؟
استفاده اشتباه فقط چند دور پیچیدن فاصله دارد. پس شناسایی درست رزوه، اولین قدم در پیشگیری از خسارت است.

🛠 ابزارها و روش‌های تشخیص سریع نوع رزوه:

1. گیج رزوه (Thread Gauge):

ابزاری دقیق با شابلون‌هایی در زوایای مختلف که برای تست سریع زاویه و گام رزوه استفاده می‌شود.

• زاویه 60 درجه = NPT

• زاویه 55 درجه = BSPT

📌 اگر زاویه دقیقاً منطبق نشد، یعنی استاندارد اشتباه انتخاب شده!

2. تست با کولیس و زاویه‌سنج دستی:

• با کولیس دیجیتال قطر ابتدایی و انتهایی رزوه را اندازه بگیر. اگر قطر به‌صورت مخروطی افزایش یا کاهش دارد → رزوه مخروطی است.

• سپس با زاویه‌سنج، زاویه دنده‌ها را اندازه بگیر. اگر 55 درجه بود → BSPT
  اگر 60 درجه → NPT

3. استفاده از دفترچه فنی یا کاتالوگ برند:

بسیاری از برندهای معتبر نوع رزوه را در دفترچه مشخصات یا روی بدنه حک می‌کنند. اگر برند مشخص است، به‌جای حدس، به سند رجوع کن.

4. نکات تجربی ظاهری:

❌ خطای رایج:

«رزوه داره، پس حتماً می‌خوره!»
این تصور اشتباهه! خیلی از NPTها ممکنه تا چند دور روی BSPT پیچ بخورن ولی هیچ‌وقت آب‌بند کامل ایجاد نمی‌کنن.

✅ توصیه نهایی:

اگر در محل پروژه ابزار دقیق نداری و شک داری، رزوه‌ای که نمی‌شناسی رو با هیچ چیز قاطی نکن.
به‌جای آزمون و خطا، قطعه صحیح رو تهیه کن. این تصمیم ساده، می‌تونه از توقف خط تولید، نشتی یا آسیب به تجهیزات جلوگیری کنه.

🔹 جمع‌بندی نهایی | رزوه مناسب، امنیت سیستم شماست

در پایان این راهنمای تخصصی، به‌خوبی روشن شد که تفاوت بین اتصالات BSPT و NPT چیزی فراتر از چند درجه زاویه یا چند میلی‌متر تفاوت در گام رزوه است. این تفاوت‌ها، مستقیماً به عملکرد، امنیت و طول عمر شیلنگ‌های صنعتی شما گره خورده‌اند.

اگر به طور خلاصه بخواهیم تصمیم‌گیری را ساده کنیم:

📌 تجهیزات ساخت آمریکا یا کانادا → NPT انتخاب کنید.

📌 تجهیزات ساخت اروپا، آسیا یا ایران → BSPT انتخاب بهتری است.

⚠️ هرگز این دو نوع رزوه را با هم ترکیب نکنید؛ حتی اگر به ظاهر پیچ بخورند.
